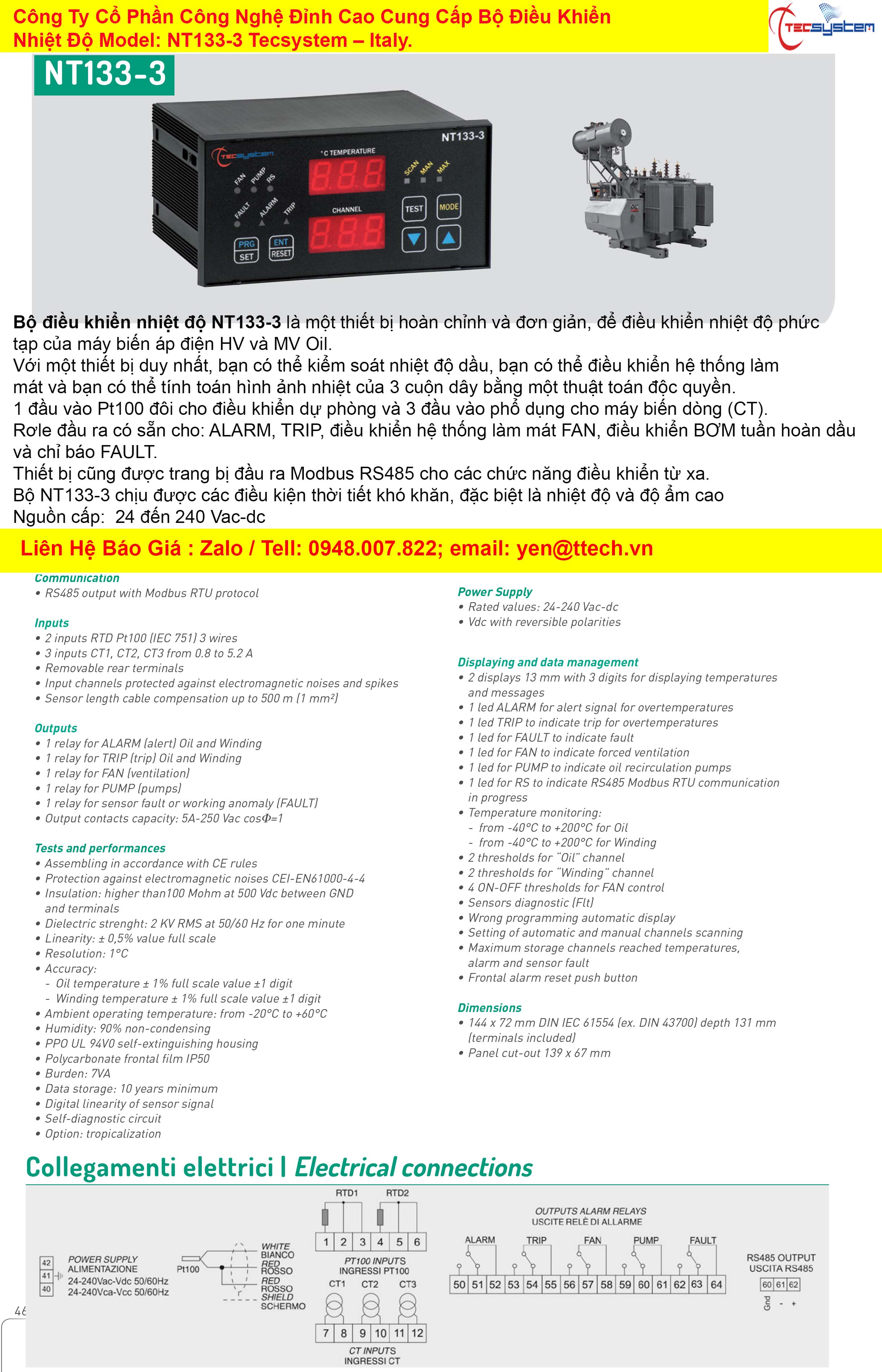

• 2 đầu vào RTD Pt100 (IEC 751) 3 dây
• 3 đầu vào CT1, CT2, CT3 từ 0,8 đến 5,2 A
• Các thiết bị đầu cuối có thể tháo rời
• Các kênh đầu vào được bảo vệ chống lại tiếng ồn điện từ và đột biến
• Độ dài cáp bù cảm biến lên đến 500 m (1 mm²)
Kết quả đầu ra
• 1 rơ le cho ALARM (cảnh báo) Dầu và “Winding”
• 1 rơ le cho dầu và cuộn dây TRIP (chuyến đi)
• 1 rơ le cho FAN (thông gió)
• 1 rơ le cho PUMP (máy bơm)
• 1 rơ le cho lỗi cảm biến hoặc hoạt động bất thường (FAULT)
• Công suất tiếp điểm đầu ra: 5A-250 Vac cos = 1
Kiểm tra
• Lắp ráp theo quy tắc CE
• Bảo vệ chống lại tiếng ồn điện từ CEI-EN61000-4-4
• Cách nhiệt: cao hơn 100 Mohm ở 500 Vdc giữa GND và thiết bị đầu cuối
• Độ căng điện môi: 2 KV RMS ở 50/60 Hz trong một phút
• Độ tuyến tính: ± 0,5% giá trị toàn thang
• Độ phân giải: 1 ° C
• Sự chính xác:
- Nhiệt độ dầu ± 1% giá trị toàn thang đo ± 1 chữ số
- Nhiệt độ cuộn dây ± 1% giá trị toàn thang đo ± 1 chữ số
• Nhiệt độ hoạt động xung quanh: từ -20 ° C đến + 60 ° C
• Độ ẩm: 90% không ngưng tụ
• Vỏ tự chữa cháy PPO UL 94V0
Hiển thị và quản lý dữ liệu

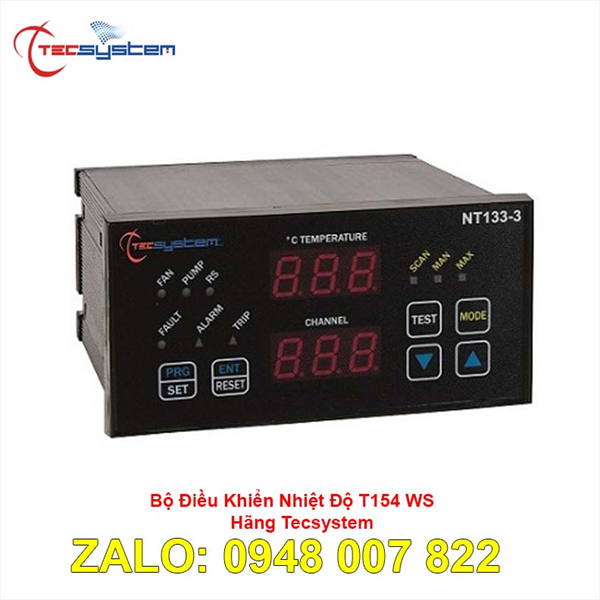

• 2 màn hình 13 mm với 3 chữ số để hiển thị nhiệt độ và tin nhắn
• 1 LED ALARM cho tín hiệu cảnh báo về nhiệt độ quá mức
• 1 TRIP dẫn đầu để chỉ ra chuyến đi cho nhiệt độ quá cao
• 1 led cho FAULT để chỉ ra lỗi
• 1 đèn led cho FAN báo hiệu thông gió cưỡng bức
• 1 led cho BƠM để báo bơm tuần hoàn dầu
• 1 led cho RS báo hiệu giao tiếp RS485 Modbus RTU trong tiến trình
• Kiểm soát nhiệt độ:
- từ -40 ° C đến + 200 ° C đối với dầu
- từ -40 ° C đến + 200 ° C để quấn dây
• 2 ngưỡng cho kênh "Dầu"
• 2 ngưỡng cho kênh “Winding"
• 4 ngưỡng BẬT-TẮT để điều khiển QUẠT
• Chẩn đoán cảm biến (Flt)
• Hiển thị tự động lập trình sai
• Cài đặt quét kênh thủ công và tự động
• Các kênh lưu trữ tối đa đạt đến nhiệt độ, báo động và lỗi cảm biến
• Nút nhấn đặt lại cảnh báo phía trước
Kích thước
• 144 x 72 mm DIN IEC 61554 (ví dụ: DIN 43700) chiều sâu 131 mm
(bao gồm thiết bị đầu cuối)
• Cắt bảng điều khiển 139 x 67 mm
