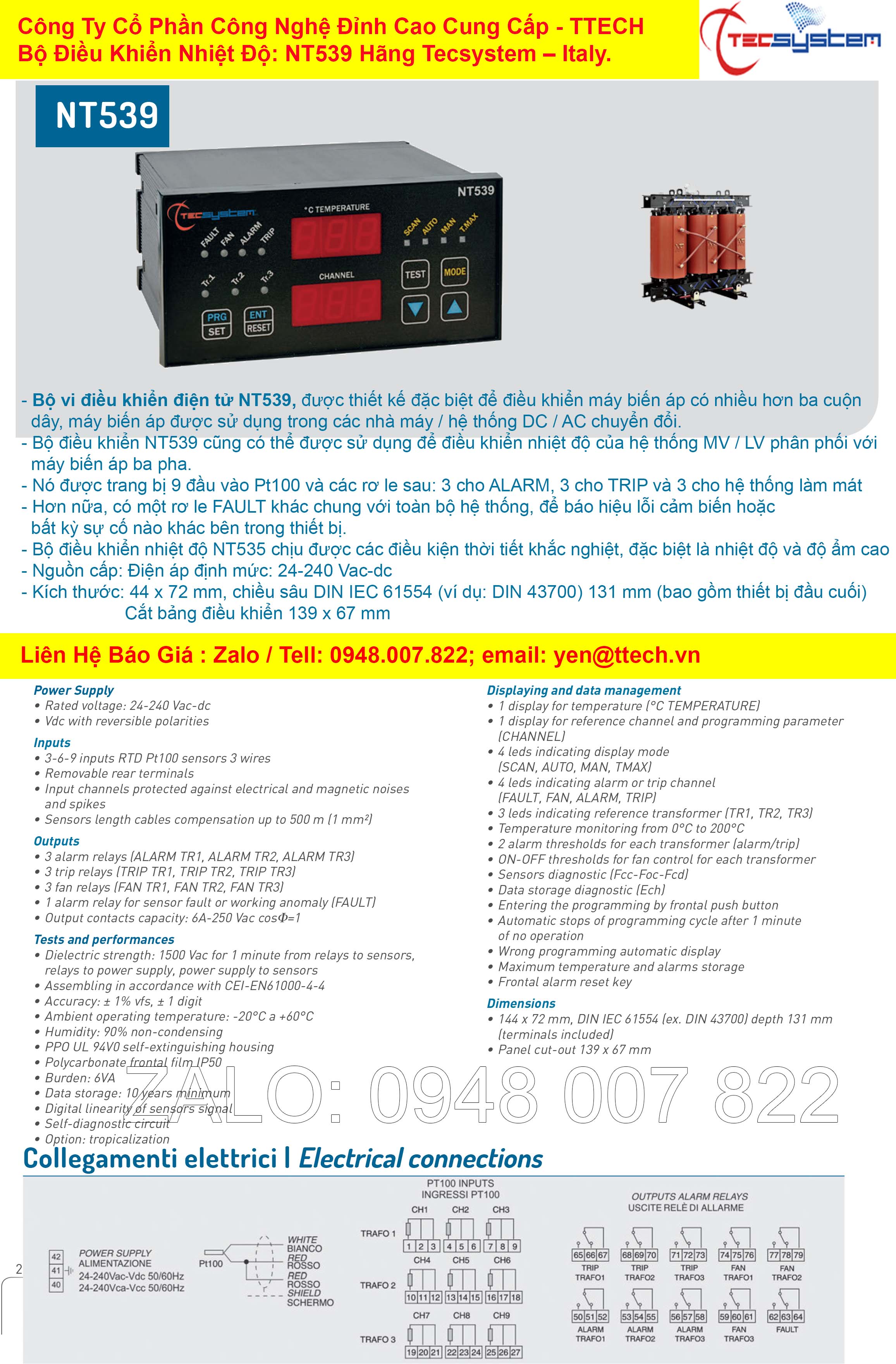

Bộ điều khiển nhiệt độ NT539 Tecsystem
Hãng Tecsystem – Italy
- Bộ vi điều khiển điện tử NT350, được thiết kế đặc biệt để điều khiển máy biến áp có nhiều hơn ba cuộn dây, máy biến áp được sử dụng trong các nhà máy / hệ thống DC / AC chuyển đổi
- Bộ điều khiển NT539 cũng có thể được sử dụng để điều khiển nhiệt độ của hệ thống MV / LV phân phối với máy biến áp ba pha.
- Nó được trang bị 9 đầu vào Pt100 và các rơ le sau: 3 cho ALARM, 3 cho TRIP và 3 cho hệ thống làm mát FAN.
- Hơn nữa, có một rơ le FAULT khác chung với toàn bộ hệ thống, để báo hiệu lỗi cảm biến hoặc bất kỳ sự cố nào khác bên trong thiết bị.
- Bộ điều khiển nhiệt độ NT535 chịu được các điều kiện thời tiết khắc nghiệt, đặc biệt là nhiệt độ và độ ẩm cao (ở vùng khí hậu nhiệt đới).
Nguồn cấp
• Điện áp định mức: 24-240 Vac-dc
• Vdc với các cực có thể đảo ngược
Kiểm tra
• Độ bền điện môi: 1500 Vac trong 1 phút từ rơ le đến cảm biến, rơ le cấp nguồn, cấp nguồn cho cảm biến
• Lắp ráp phù hợp với CEI-EN61000-4-4
• Độ chính xác: ± 1% vfs, ± 1 chữ số
• Nhiệt độ hoạt động xung quanh: -20 ° C a + 60 ° C
• Độ ẩm: 90% không ngưng tụ
• Vỏ tự chữa cháy PPO UL 94V0
• Mặt trước bằng polycarbonate ilm IP50
• Điện dung: 6VA
• Lưu trữ dữ liệu: tối thiểu 10 năm
• Độ tuyến tính kỹ thuật số của tín hiệu cảm biến
• Mạch tự chẩn đoán
• Tùy chọn: nhiệt đới hóa
Hiển thị và quản lý dữ liệu
• 1 màn hình hiển thị nhiệt độ (° C TEMPERATURE)
• 1 màn hình cho kênh tham chiếu và tham số lập trình ((CHANNEL)
• 4 đèn led báo chế độ hiển thị (SCAN, AUTO, MAN, TMAX)
• 4 đèn led cho biết báo động hoặc kênh chuyến đi (FAULT, FAN, ALARM, TRIP)
• 3 led chỉ báo biến áp tham chiếu (TR1, TR2, TR3)
• Giám sát nhiệt độ từ 0 ° C đến 200 ° C
• 2 ngưỡng cảnh báo cho mỗi máy biến áp (báo động / chuyến đi)
• Ngưỡng BẬT-TẮT (ON-OFF ) để điều khiển quạt cho mỗi máy biến áp
• Chẩn đoán cảm biến (Fcc-Foc-Fcd)
• Chẩn đoán lưu trữ dữ liệu (Ech)
• Bắt đầu lập trình bằng nút nhấn phía trước
• Tự động dừng chu kỳ lập trình sau 1 phút không hoạt động
• Hiển thị tự động lập trình sai
• Nhiệt độ tối đa và lưu trữ cảnh báo
• Phím đặt lại cảnh báo phía trước
Kích thước
• 144 x 72 mm, chiều sâu DIN IEC 61554 (ví dụ: DIN 43700) 131 mm
(bao gồm thiết bị đầu cuối)
• Cắt bảng điều khiển 139 x 67 mm
