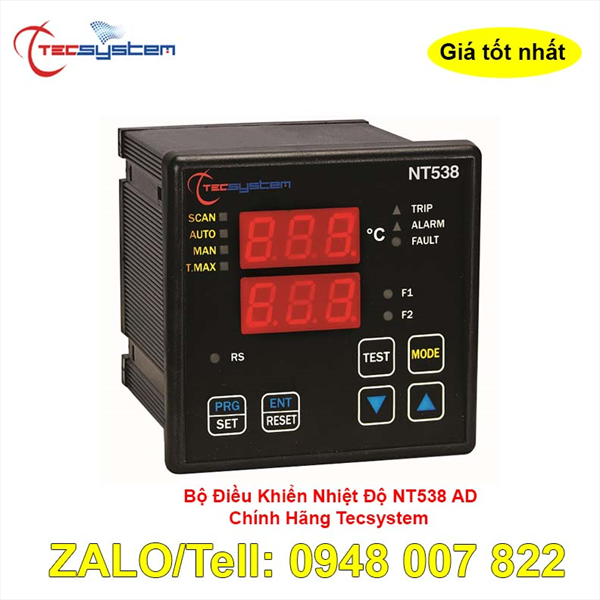

Bộ điều khiển nhiệt độ NT538 ED16 Tecsystem
Hãng Tecsystem – Italy
Bộ vi điều khiển điện tử dựa trên bộ vi điều khiển để theo dõi nhiệt độ của động cơ điện và máy biến áp nhựa đúc / loại khô MV, NT538AD, do có 8 kênh đầu vào và nhiều tùy chọn lập trình, mang lại khả năng sử dụng linh hoạt trong nhiều ứng dụng.
Được phát triển với bố cục và lợi thế của nền tảng công nghệ mới (màn hình kép, chức năng VOTING, bộ vi điều khiển mới với khả năng hoạt động và quản lý dữ liệu tăng lên), NT538 AD cung cấp cho người dùng, trong một sản phẩm duy nhất, kết quả đầu ra:
Analog 4-20mA
Modbus RS485 kỹ thuật số
Nguồn cấp: với đầu vào từ 24 đến 240 Vac-dc.
Đầu vào:
• 8 đầu vào RTD Pt100 3 dây (tiết diện tối đa 1,5 mm²)
• Thiết bị đầu cuối phía sau có thể tháo rời
• Các kênh đầu vào được bảo vệ chống nhiễu điện từ
• Bù chiều dài cáp cảm biến lên tới 500 m (1 mm²)
Đầu ra:
• 2 rơ le báo động (ALARM-TRIP)
• 2 rơ le cảnh báo điều khiển quạt (FAN1 và FAN2)
• 1 rơ le báo lỗi cảm biến hoặc hoạt động bất thường (FAULT)
• Dung lượng tiếp điểm đầu ra: 10A-250 Vac-res COS=1
• Đầu ra Modbus RTU RS485
• Đầu ra 4.20mA cách ly quang học
Hiển thị và quản lý dữ liệu
• 2 màn hình 13 mm với 3 chữ số để hiển thị nhiệt độ, tin nhắn và kênh
• 3 led hiển thị trạng thái cảnh báo của kênh đã chọn
• 2 led hiển thị trạng thái của FAN1 và FAN2
• Giám sát nhiệt độ từ 0°C đến 240°C
• 1 ngưỡng BÁO ĐỘNG cho mỗi kênh
• 1 ngưỡng TRIP cho mỗi kênh
• 2 ngưỡng ON-OFF cho FAN1 và FAN2 chung cho tất cả kênh đã bật
• Chẩn đoán cảm biến (Fcc-Foc-Fcd)
• Chẩn đoán lưu trữ dữ liệu (Ech)
• Truy cập vào chương trình thông qua bàn phím phía trước
• Tự động thoát khỏi chương trình rơle, hiển thị và kiểm tra sau
1 phút không hoạt động
• Cảnh báo lập trình sai
• Khả năng cài đặt quét kênh tự động, kênh nóng nhất, quét thủ công
• Nhiệt độ tối đa đạt được và lưu trữ cảnh báo
• Nút nhấn thiết lập lại báo động phía trước
• Chức năng bình chọn
• Chức năng Fail Safe
