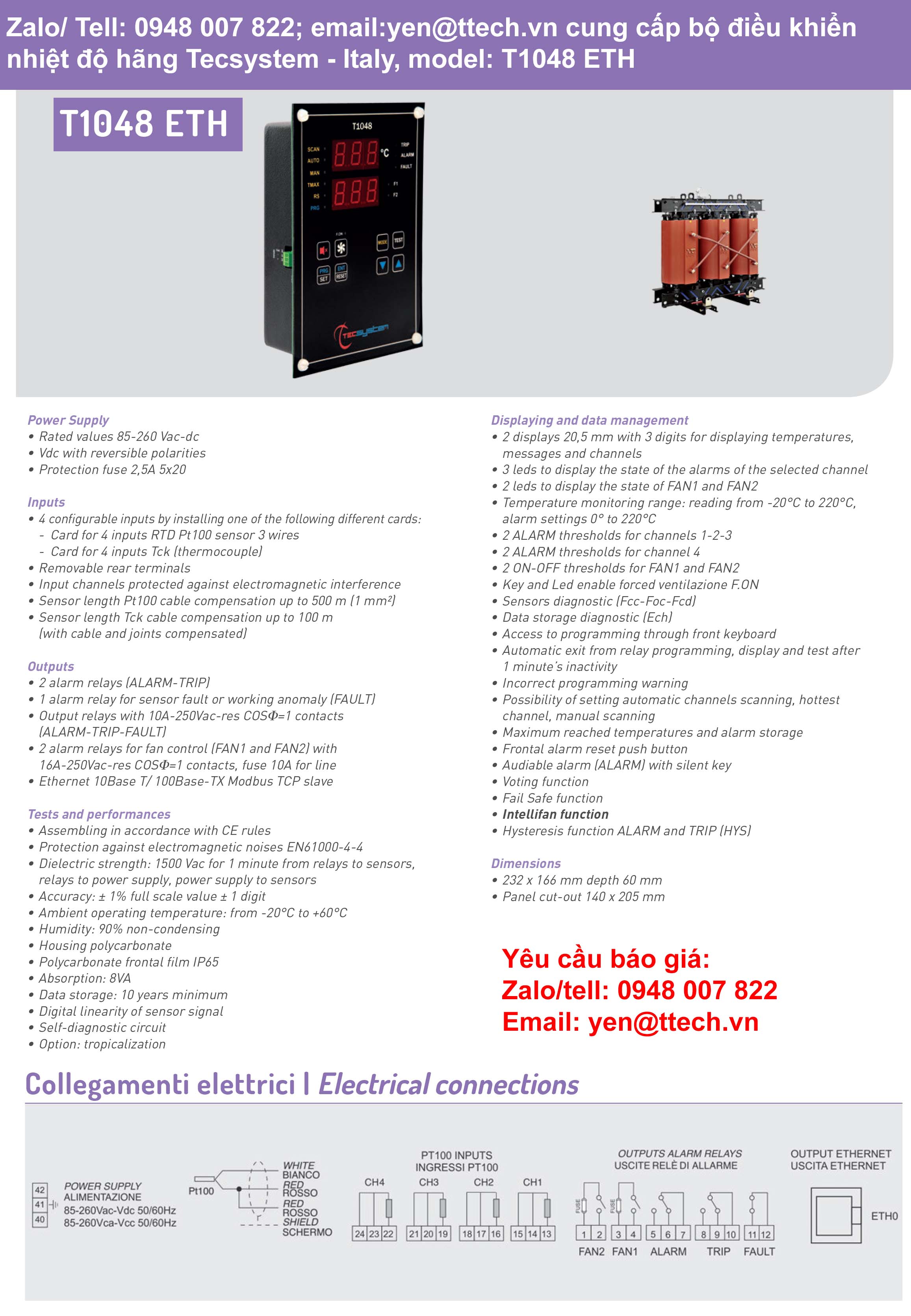

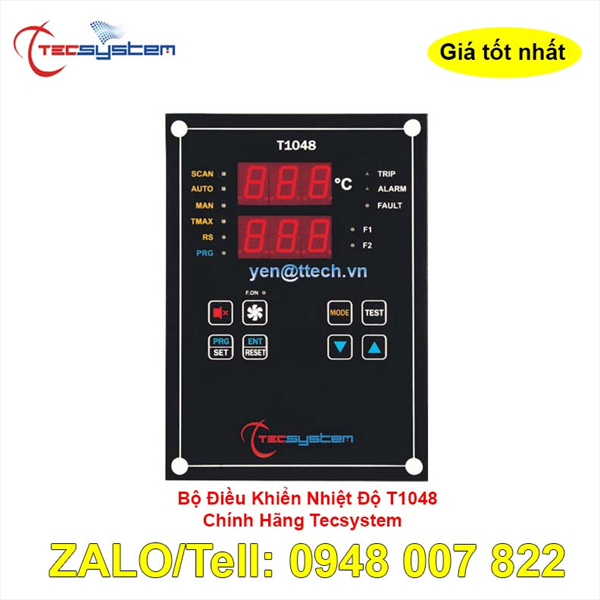

Bộ điều khiển nhiệt độ T1048 ETH Tecsystem (Relay điều khiển)
Hãng Tecsystem – Italy
Sản phẩm mới ra đời như một sự phát triển kỹ thuật của dòng T2612, bao gồm tất cả các tính năng mới có trong các thiết bị thế hệ mới nhất ED16, màn hình kép, v.v. rơle mạnh mẽ, dòng T1048, nhỏ gọn hơn và nhẹ hơn, có phạm vi cấp nguồn mở rộng (85-260 Vac/dc), không có tiếp điểm điện áp và các chức năng Độ trễ, Dự phòng, Intellifan.
Cũng có sẵn với 4 đầu vào TCK, các đầu vào tiêu chuẩn dành cho cảm biến Pt100, phiên bản ETH được trang bị đầu ra Ethernet với giao thức Modbus TCP/IP để hiển thị và lập trình tất cả các chức năng của thiết bị khi ngồi tại bàn làm việc của bạn!
Kích thước: 232 x 166 mm sâu 60 mm.Bảng cắt 140 x 205 mm
Nguồn cấp
• Giá trị định mức 85-260 Vac-dc
• Vdc có đảo cực
• Cầu chì bảo vệ 2,5A 5x20
Đầu vào
• 4 đầu vào có thể cấu hình bằng cách cài đặt một trong các thẻ khác nhau sau:
- Card 4 đầu cảm biến RTD Pt100 3 dây
- Card 4 đầu vào Tck (cặp nhiệt điện)
• Thiết bị đầu cuối phía sau có thể tháo rời
• Các kênh đầu vào được bảo vệ chống nhiễu điện từ
• Chiều dài cảm biến bù cáp Pt100 lên đến 500 m (1 mm²)
• Chiều dài cảm biến bù cáp Tck lên tới 100 m (có cáp và khớp bù)
Đầu ra
• 2 rơ le báo động (ALARM-TRIP)
• 1 rơ le báo lỗi cảm biến hoặc hoạt động bất thường (FAULT)
• Rơle đầu ra với tiếp điểm 10A-250Vac-res COS=1
(Báo động-CHUYẾN ĐI-LỖI)
• 2 rơ le cảnh báo điều khiển quạt (FAN1 và FAN2) với
16A-250Vac-res COS=1 tiếp điểm, cầu chì 10A cho đường dây
• Ethernet 10Base T/ 100Base-TX Modbus TCP nô lệ
Thử nghiệm
• Lắp ráp theo quy tắc CE
• Bảo vệ chống lại tiếng ồn điện từ EN61000-4-4
• Độ bền điện môi: 1500 Vac trong 1 phút từ rơle đến cảm biến, rơ le cấp nguồn, cấp nguồn cho cảm biến
• Độ chính xác: ± 1% giá trị toàn thang đo ± 1 chữ số
• Nhiệt độ hoạt động xung quanh: từ -20°C đến +60°C
• Độ ẩm: 90% không ngưng tụ
• Vỏ polycarbonate
• Tấm chắn phía trước Polycarbonate IP65
• Hấp thụ: 8VA
• Lưu trữ dữ liệu: tối thiểu 10 năm
• Độ tuyến tính kỹ thuật số của tín hiệu cảm biến
• Mạch tự chuẩn đoán
• Phương án: nhiệt đới hóa
Hiển thị và quản lý dữ liệu
• 2 màn hình 20,5 mm với 3 chữ số để hiển thị nhiệt độ, tin nhắn và kênh
• 3 led hiển thị trạng thái cảnh báo của kênh đã chọn
• 2 led hiển thị trạng thái của FAN1 và FAN2
• Phạm vi giám sát nhiệt độ: đọc từ -20°C đến 220°C, cài đặt báo thức 0° đến 220°C
• 2 ngưỡng BÁO ĐỘNG cho các kênh 1-2-3
• 2 ngưỡng ALARM cho kênh 4
• 2 ngưỡng ON-OFF cho FAN1 và FAN2
• Phím và đèn Led kích hoạt chế độ thông gió cưỡng bức F.ON
• Chẩn đoán cảm biến (Fcc-Foc-Fcd)
• Chẩn đoán lưu trữ dữ liệu (Ech)
• Truy cập vào chương trình thông qua bàn phím phía trước
• Tự động thoát khỏi chương trình rơle, hiển thị và kiểm tra sau 1 phút không hoạt động
• Cảnh báo lập trình sai
• Có thể cài đặt tự động dò kênh, hot nhất kênh, quét thủ công
• Nhiệt độ tối đa đạt được và lưu trữ cảnh báo
• Nút nhấn thiết lập lại báo động phía trước
• Báo động bằng âm thanh (ALARM) với phím im lặng
• Chức năng bình chọn
• Chức năng Fail Safe
• Chức năng Intellifan
• Chức năng trễ ALARM và TRIP (HYS)
