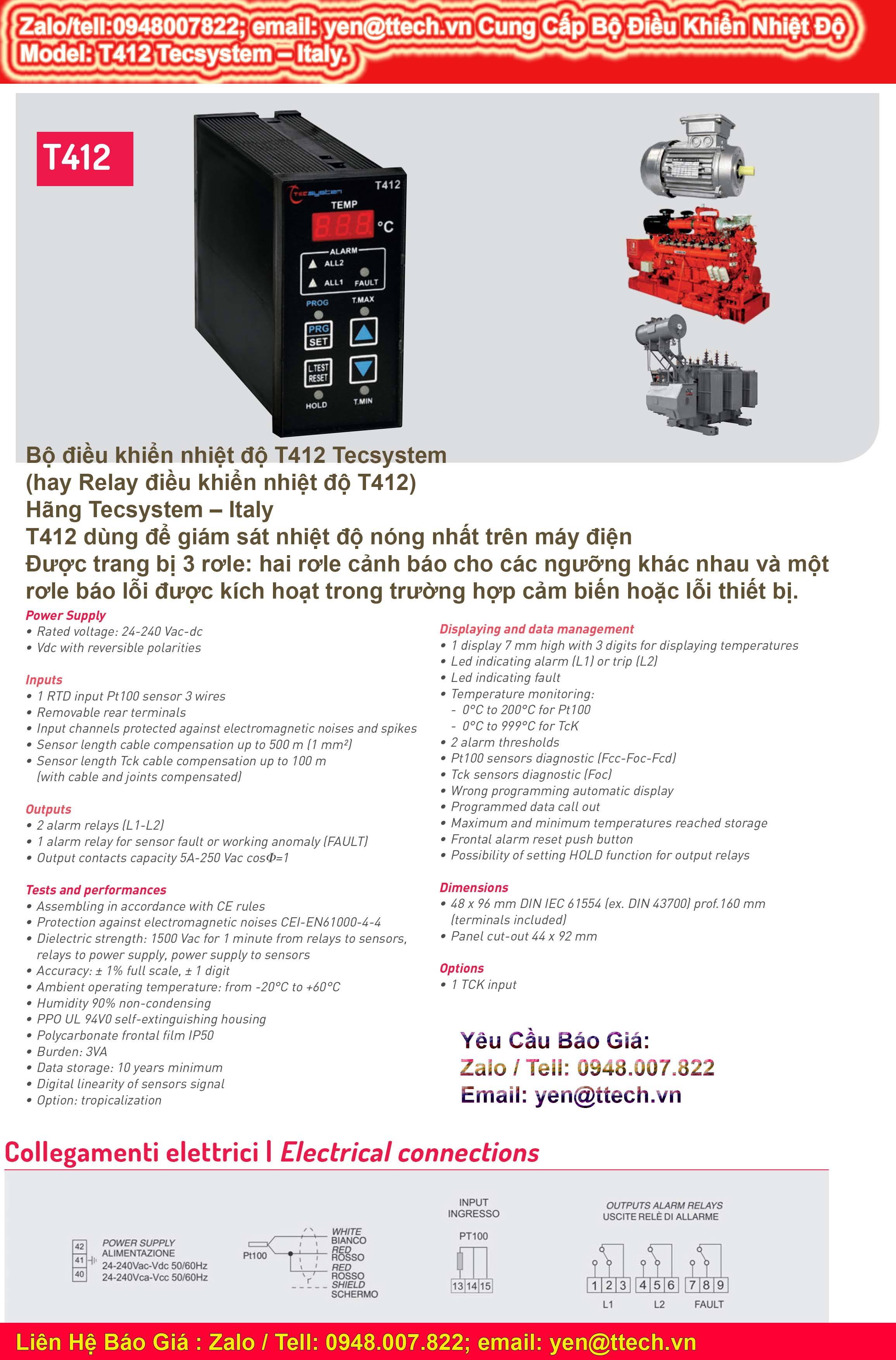

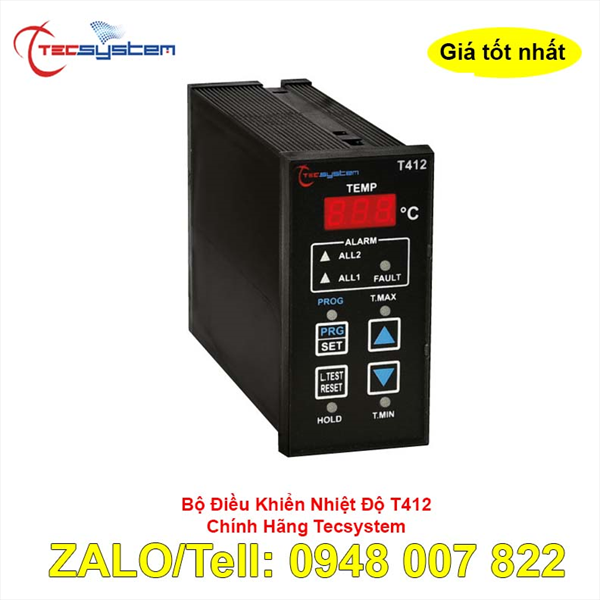

Bộ điều khiển nhiệt độ T412 Tecsystem
(hay Relay điều khiển nhiệt độ T412)
Hãng Tecsystem – Italy
Đơn vị đầu vào đơn dựa trên bộ vi điều khiển điện tử, có thể được gắn trên bất kỳ máy điện nào mà bạn muốn theo dõi một điểm nóng duy nhất.
Được trang bị 3 rơle: hai rơle cảnh báo cho các ngưỡng khác nhau và một rơle báo lỗi được kích hoạt trong trường hợp cảm biến hoặc lỗi thiết bị.
Tất cả các đơn vị của chúng tôi cũng có thể được cung cấp một lớp phủ đặc biệt trên thẻ điện tử, chống lại các điều kiện thời tiết khó khăn, đặc biệt là nhiệt độ và độ ẩm cao (ở vùng khí hậu nhiệt đới).
Nguồn cấp:
• Điện áp định mức: 24-240 Vac-dc
• Vdc có đảo cực
Đầu vào:
• 1 cảm biến Pt100 đầu vào RTD 3 dây
• Thiết bị đầu cuối phía sau có thể tháo rời
• Các kênh đầu vào được bảo vệ chống nhiễu điện từ và tăng đột biến
• Bù chiều dài cáp cảm biến lên tới 500 m (1 mm²)
• Chiều dài cảm biến bù cáp Tck lên tới 100 m
(có cáp và khớp bù)
Đầu ra:
• 2 rơ le báo động (L1-L2)
• 1 rơ le báo lỗi cảm biến hoặc hoạt động bất thường (FAULT)
• Công suất tiếp điểm đầu ra 5A-250 Vac cost=1
Thử nghiệm
• Lắp ráp theo quy tắc CE
• Bảo vệ chống nhiễu điện từ CEI-EN61000-4-4
• Độ bền điện môi: 1500 Vac trong 1 phút từ rơle đến cảm biến
rơ le cấp nguồn, cấp nguồn cho cảm biến
• Độ chính xác: ±1% toàn thang đo, ±1 chữ số
• Nhiệt độ hoạt động xung quanh: từ -20°C đến +60°C
• Độ ẩm 90% không ngưng tụ
• Vỏ tự dập lửa PPO UL 94V0
• Tấm chắn phía trước Polycarbonate IP50
• Tải trọng: 3VA
• Lưu trữ dữ liệu: tối thiểu 10 năm
• Độ tuyến tính kỹ thuật số của tín hiệu cảm biến
• Phương án: nhiệt đới hóa
Hiển thị và quản lý dữ liệu
• 1 màn hình cao 7 mm với 3 chữ số hiển thị nhiệt độ
• Đèn báo báo động (L1) hoặc chuyến đi (L2)
• Led báo lỗi
• Kiểm soát nhiệt độ:
- 0°C đến 200°C đối với Pt100
- 0°C đến 999°C đối với TcK
• 2 ngưỡng báo động
• Chẩn đoán cảm biến Pt100 (Fcc-Foc-Fcd)
• Chẩn đoán cảm biến Tck (Foc)
• Hiển thị tự động lập trình sai
• Gọi dữ liệu được lập trình
• Nhiệt độ tối đa và tối thiểu đạt được khi bảo quản
• Nút nhấn thiết lập lại báo động phía trước
• Khả năng cài đặt chức năng HOLD cho rơle đầu ra
kích thước
• 48 x 96 mm DIN IEC 61554 (ví dụ: DIN 43700) prof.160 mm (bao gồm thiết bị đầu cuối)
• Bảng cắt 44 x 92 mm
Tùy chọn
• 1 đầu vào TCK
