Bộ hiển thị cân, loadcell Dacell DN530N
Hãng Dacell – Hàn Quốc
Model: DN530N
Ứng dụng của Máy đóng gói, Máy chiết rót, Máy cấp liệu, Máy kiểm tra, Cân giới hạn, v.v.
Hàm tổng cộng theo bộ phận.(50 phần)
Điều khiển 2 bước (SP1, SP2)
6 RELAY điều khiển theo MODE
GIỚI HẠN, CHẾ ĐỘ ĐÓNG GÓI: (SP1, SP2, FINISH, THEO NG, TRÊN NG, ZERO)
CHẾ ĐỘ KIỂM TRA 1, 2, 3 : (SP1[THẤP], SP2[CAO], OK, NG, ZERO)
CHẾ ĐỘ RELAY ĐẦU RA: GIỚI HẠN, ĐÓNG GÓI, KIỂM TRA
Cải thiện tốc độ và độ phân giải chuyển đổi A/D (Tối đa 200 lần, 1/520.000)

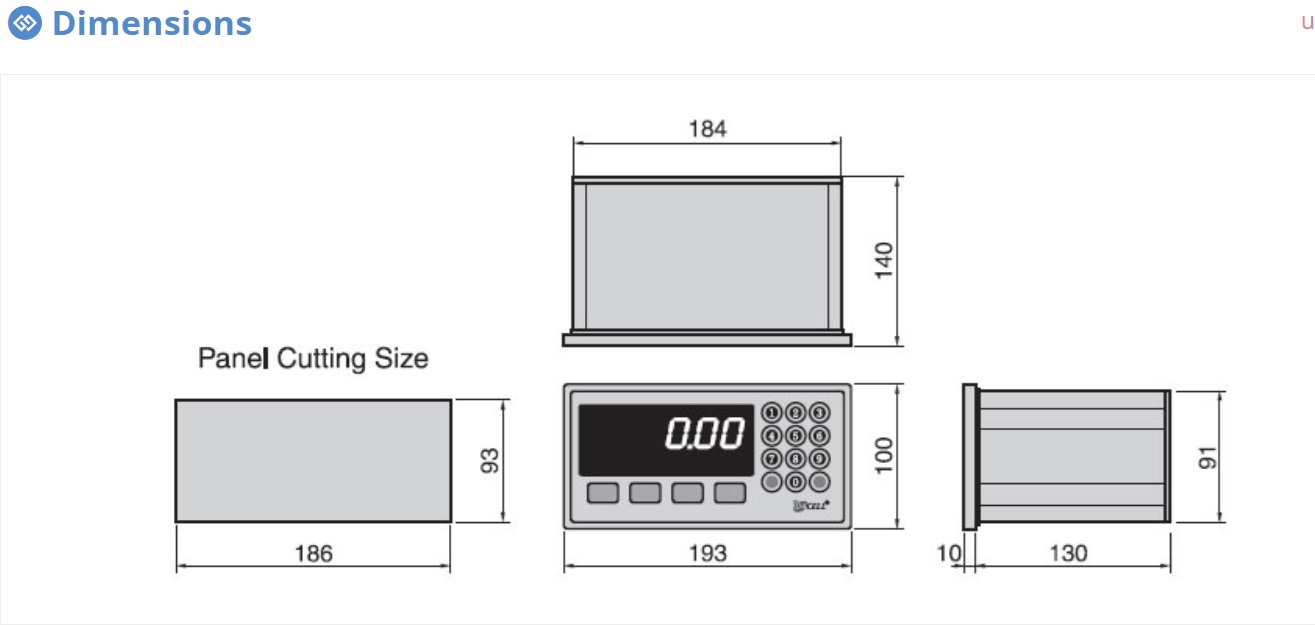

Kích thước: 100(H) x 193(W) x 130mm (D)
Nguồn Loadcell : 10 VDC
Nguồn cấp : 85V -265V
Lựa chọn:
Đầu ra Analog (V-out): 0~10V
Đầu ra Analog (I-out): 4~20mA
Serial I/F: RS-422, RS-485
BCD In-put
BCD In-out
RS3232C và Current loop : Đã cài đặt tiêu chuẩn
![](/Portals/2/%C4%90o%20l%C6%B0%E1%BB%9Dng%20TNT/Kich%20thuoc%20bo%20hien%20thi%20Dacell%20DN-530N.jpg)
Thông số kỹ thuật Bộ hiển thị cân, loadcell Dacell DN530N
Thông số
|
Model: DN530N
|
Điện áp loadcell
|
10VDC±5%, 320mA
|
Tín hiệu đầu ra
|
0.5 ~ 3.0mV/V
|
Tốc độ chuyển đổi A/D
|
200 lần/giây
|
Độ phân giải của bộ chuyển đổi A/D
|
1/520,000 counts(19bits), Δ∑
|
Phi tuyến tính
|
0,01% toàn thang đo
|
Phạm vi điều chỉnh bằng không
|
-0.6mV~42mV
|
Hiển thị
|
7 đoạn, 20.0mm(H)×13.0(W)mm
|
Công cụ báo cáo
|
ổn định, bằng không, trừ bì, Chạy, SP1, SP2, giữ, Giao diện
|
Vị trí dấu thập phân
|
0, 0.0, 0.00, 0.000
|
Bàn phím
|
Phím số và phím chức năng 12 chiếc.
|
Độ lệch nhiệt độ
|
zero ±20PPM/℃, span ±20PPM/℃
|
Phi tuyến tính
|
0,01% toàn thang đo
|
Bảng điều khiển phía sau
|
Đầu vào Loadcell: đầu nối 5 chân
Điều khiển bên ngoài: thiết bị đầu cuối đầu vào 12pin
(không, bì, đặt lại bì/giữ/in, đặt lại tổng/giữ/in phụ, vòng lặp hiện tại, RS232C)
đầu ra rơle điều khiển: thiết bị đầu cuối 7pin
|
Nguồn
|
SMPS Free Voltage (85V~265V)
|
Tham khảo:
