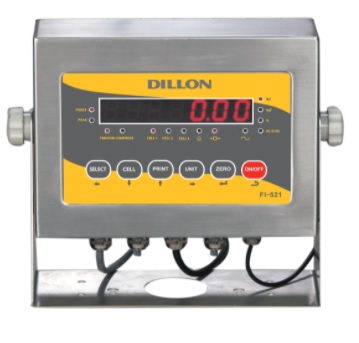

Bộ hiển thị lực, trọng lượng Dillon FI-521
FI-521 là thiết bị cảm biến lực hai chiều chấp nhận cả tín hiệu cảm biến lực dương và âm, thực hiện nội bộ quá trình chuyển đổi tương tự sang kỹ thuật số với tốc độ 80 lần mỗi giây. Chỉ báo FI-521 có vỏ bọc bằng thép không gỉ IP65 cho hiệu suất đáng tin cậy trong môi trường ẩm ướt hoặc bụi bẩn. Giá đỡ xoay đi kèm cho phép gắn trên tường hoặc băng ghế. Các kết nối kín nước bao gồm cáp nguồn AC, đầu nối cáp ngắt kết nối nhanh cảm biến lực 7 chân và ba cổng cáp bổ sung. Bảng điều khiển phía trước 6 phím của thiết bị cho phép tất cả các quy trình thiết lập, cấu hình và hiệu chuẩn. Quy trình hiệu chuẩn của FI-521 bao gồm tính năng hiệu chuẩn đa điểm để hiệu chỉnh hoạt động của cảm biến lực phi tuyến tính. Chỉ báo có bộ nhớ để lưu thông tin hiệu chuẩn cho tối đa ba cảm biến lực.
FI-521 có thể lưu trữ giá trị đỉnh và giá trị đỉnh đầu tiên ở 80 Hz. Người vận hành có thể theo dõi dữ liệu được lưu trữ bằng cách sử dụng thông tin ngày / giờ và số ID gồm 6 chữ số. Dữ liệu được lưu trữ sau đó có thể được in hoặc gửi đến PC hoặc thiết bị khác bằng cách sử dụng các định dạng in và xuất dữ liệu có thể lập trình. Bốn đầu vào mức logic và cổng nối tiếp hai chiều của FI-521 có thể nhận lệnh điều khiển từ các thiết bị bên ngoài. Thiết bị có thể điều khiển các thiết bị bên ngoài thông qua bất kỳ đầu ra cắt tiêu chuẩn nào trong số hai đầu ra. Ngoài ra, có trên bo mạch một đầu ra tương tự được hiệu chỉnh đầy đủ cho 0 đến 2,5 VDC.
