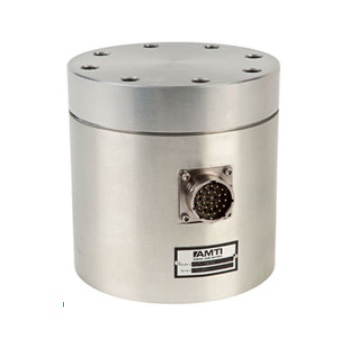

Cảm biến đo lực hãng AMTI
CẢM BIẾN LỰC AMTI ĐÃ NỔI TIẾNG VỀ HIỆU SUẤT VÀ ĐỘ BỀN TUYỆT VỜI TRONG SUỐT NHIỀU NĂM PHỤC VỤ ĐÁNG TIN CẬY CHO CÁC CỘNG ĐỒNG NGHIÊN CỨU VÀ CÔNG NGHIỆP.
Cảm biến lực được thiết kế để cung cấp dữ liệu chi tiết về lực và mômen tác dụng lên bề mặt làm việc của chúng. Các ứng dụng đa dạng của chúng được thể hiện rõ qua nhiều loại về hình dạng, kích thước và công suất - từ cảm biến FS6 đường kính 1,5 inch đến cảm biến bánh răng hạ cánh máy bay MC3246 dài 4 foot của chúng tôi.
THÔNG TIN CHUNG VỀ CẢM BIẾN LỰC
Các tải áp dụng cho cảm biến AMTI được định lượng thành sáu thành phần. Biểu đồ dưới đây cho thấy ba lực và ba mômen được đo khi chúng được tác dụng trực tiếp hoặc gián tiếp (thông qua một vật thể được gắn vào) lên bề mặt trên cùng của cảm biến.
Các lực Fx, Fy và Fz là các thành phần lực. Các lực được đặt tên theo các trục của một hệ tọa độ x, y, z quy ước. Do đó, mỗi thành phần được xem là tích cực hoặc tiêu cực dọc theo các trục x, y và z. Trong biểu đồ, các mũi tên hướng về hướng của lực dương hoặc lực nén dọc theo mỗi trục. Fx và Fy là thành phần lực cắt ngang hoặc lực cắt. Nhìn vào trình kết nối, trục Fx được định hướng từ phải sang trái và trục Fy được định hướng từ trước ra sau so với trình kết nối. Fz là thành phần lực theo phương thẳng đứng và hướng xuống dưới.
Moments Mx, My và Mz là ba thành phần còn lại. Moments là những chuyển động quay xung quanh cùng một trục x, y và z và chúng tuân theo quy tắc bàn tay phải.
Sáu thành phần kết hợp có thể được sử dụng để kiểm tra các lực phức tạp được tác động lên cảm biến.
