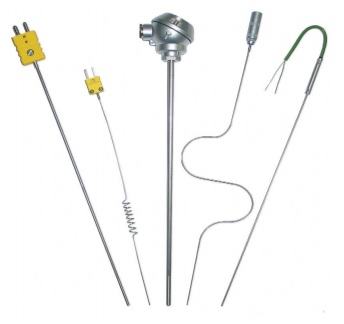

Cảm biến nhiệt độ hãng Conatex
Trong các thiết bị RTD ; Đồng, Niken và Bạch kim là những kim loại được sử dụng rộng rãi. Ba kim loại này có các biến thể điện trở khác nhau tương ứng với các biến thể nhiệt độ. Đó được gọi là đặc tính kháng nhiệt độ. Bạch kim có phạm vi nhiệt độ 650 o C, và sau đó Đồng và Niken có lần lượt là 120 o C và 300 o C. Hình 1 cho thấy đường cong đặc tính kháng nhiệt độ của ba kim loại khác nhau. Đối với Bạch kim, điện trở của nó thay đổi khoảng 0,4 ohms mỗi độ C nhiệt độ.
Độ tinh khiết của bạch kim được kiểm tra bằng cách đo R 100 / R 0 . Bởi vì, bất cứ tài liệu nào chúng ta thực sự sử dụng để tạo RTD phải là thuần túy. Nếu nó không tinh khiết, nó sẽ đi chệch khỏi biểu đồ nhiệt độ điện trở thông thường. Vì vậy, giá trị α và will sẽ thay đổi tùy thuộc vào các kim loại.
Xây dựng đầu dò nhiệt độ điện trở hoặc RTD
Cấu trúc thường là dây được quấn trên một hình thức (trong một cuộn dây) trên khung chéo mica có khía để đạt được kích thước nhỏ, cải thiện độ dẫn nhiệt để giảm thời gian đáp ứng và tốc độ truyền nhiệt cao. Trong RTD công nghiệp, cuộn dây được bảo vệ bằng vỏ thép không gỉ hoặc ống bảo vệ.
