CONATEX chuyên về cặp nhiệt điện, nhiệt kế điện trở và đầu dò đặc biệt cho tất cả các ứng dụng trong công nghệ đo nhiệt độ. Ngoài ra, chúng tôi cung cấp công nghệ đo lường và kiểm soát chính xác và hiệu quả để kiểm soát và đánh giá.
Khi hai dây gồm các kim loại khác nhau được nối ở cả hai đầu và một trong hai đầu được nung nóng, có một dòng điện liên tục chạy trong mạch nhiệt điện. Nếu mạch này bị đứt ở trung tâm, điện áp mạch mở (điện áp Seebeck) là một hàm của nhiệt độ đường giao nhau và thành phần của hai kim loại. Điều đó có nghĩa là khi tiếp giáp của hai kim loại được làm nóng hoặc làm mát, một điện áp được tạo ra có thể tương quan với nhiệt độ.

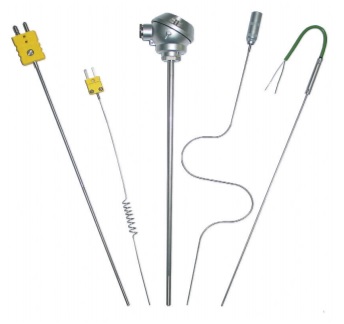

Các loại cặp nhiệt điện
Cặp nhiệt điện có sẵn trong các kết hợp khác nhau của kim loại hoặc hiệu chuẩn. Phổ biến nhất là các cặp nhiệt điện cơ sở kim loại cơ sở được gọi là các loại J, K, T, E và N. Ngoài ra còn có các hiệu chuẩn nhiệt độ cao - als được gọi là cặp nhiệt điện kim loại cao quý - Loại R, S, C và GB.
Mỗi hiệu chuẩn có một phạm vi nhiệt độ và môi trường khác nhau, mặc dù nhiệt độ tối đa thay đổi theo đường kính của dây được sử dụng trong cặp nhiệt điện.
Mặc dù hiệu chuẩn cặp nhiệt điện quy định phạm vi nhiệt độ, phạm vi tối đa cũng bị giới hạn bởi đường kính của dây cặp nhiệt điện. Đó là, một cặp nhiệt điện rất mỏng có thể không đạt đến phạm vi nhiệt độ đầy đủ.
Cặp nhiệt điện loại K được gọi là cặp nhiệt điện đa năng do chi phí thấp và phạm vi nhiệt độ.
CÁCH CHỌN CẶP NHIỆT ĐIỆN
1. Xác định ứng dụng sử dụng cặp nhiệt điện
2. Phân tích phạm vi nhiệt độ mà cặp nhiệt điện sẽ tiếp xúc với
3. Xem xét bất kỳ điện trở hóa học nào cần thiết cho cặp nhiệt điện hoặc vật liệu vỏ bọc
4. Đánh giá sự cần thiết của mài mòn và chống rung
5. Liệt kê bất kỳ yêu cầu lắp đặt
Làm thế nào để tôi chọn một loại cặp nhiệt điện?
Bởi vì một cặp nhiệt điện đo trong phạm vi nhiệt độ rộng và có thể tương đối chắc chắn, cặp nhiệt điện rất thường được sử dụng trong công nghiệp. Các tiêu chí sau được sử dụng trong việc lựa chọn cặp nhiệt điện:
- Phạm vi nhiệt độ - Độ bền
hóa học của cặp nhiệt điện hoặc vật liệu vỏ bọc
- Độ mài mòn và độ rung
- Yêu cầu lắp đặt (có thể cần phải tương thích với thiết bị hiện có; lỗ có thể xác định đường kính đầu dò)
Thời gian đáp ứng của cặp nhiệt điện là gì?
Hằng số thời gian được xác định là thời gian mà cảm biến yêu cầu để đạt 63,2% bước thay đổi nhiệt độ trong một điều kiện xác định. Năm hằng số được yêu cầu để cảm biến tiếp cận 100% giá trị thay đổi bước. Một cặp nhiệt tiếp xúc tiếp xúc cung cấp phản ứng nhanh nhất. Ngoài ra, đường kính vỏ đầu dò càng nhỏ thì phản ứng càng nhanh, nhưng nhiệt độ tối đa có thể thấp hơn. Tuy nhiên, hãy lưu ý rằng đôi khi vỏ đầu dò không thể chịu được phạm vi nhiệt độ đầy đủ của loại cặp nhiệt điện. Tìm hiểu thêm về
thời gian đáp ứng cặp nhiệt điện .
Làm thế nào để tôi biết loại ngã ba để chọn?
Các đầu dò cặp nhiệt điện có sẵn với một trong ba loại tiếp giáp: nối đất, không nối đất hoặc tiếp xúc. Ở đầu của đầu dò tiếp đất được nối đất, các dây cặp nhiệt điện được gắn vật lý vào bên trong thành của đầu dò. Điều này dẫn đến việc truyền nhiệt tốt từ bên ngoài, qua tường đầu dò đến đường giao nhau của cặp nhiệt điện. Trong một đầu dò không có nền tảng, mối nối cặp nhiệt điện được tách ra khỏi thành đầu dò. Thời gian đáp ứng chậm hơn so với kiểu nối đất, nhưng không có nền tảng cung cấp cách ly điện.
