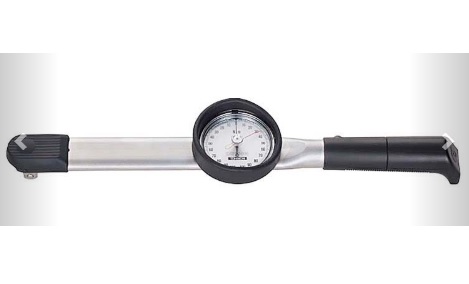

Cờ lê lực Tohnichi 30DB4-S

Mã sản phẩm: |

Thương hiệu:

Giá gốc:

Giá khuyến mại: Liên hệ ( Đã có VAT )

Tiết kiệm: (0%)

Cờ lê lực Tohnichi 30DB4-S

Yêu cầu giá tốt: 0984843683, Email: hien@ttech.vn

Chúng tôi cung cấp các thiết bị đo lường sau của hãng Tohnichi:

Cờ lê lực, tô Vít lực Tohnichi, Dụng cụ siết lực Tohnichi, Máy kiểm tra TDT3-G Tohnichi, Máy kiểm tra DOTE-G Tohnichi, Tua vít kiểm tra STC Tohnichi , Tua vít kiểm tra FTD/ FTD-S Tohnichi, Cờ lê lực BD, DBE, Cờ Lê Lực QL/QLE (TOHNICHI), Cờ Lê Lực Tohnichi CEM3-P, Cờ Lê Lực QSP (Tohnichi), Cờ Lê Lực - Cần Xiết Lực - Tohnichi,

Thông tin sản phẩm

Cờ lê lực Tohnichi 30DB4-S

Accuracy ±3%
S.I. MODEL		DBE560N-S	DBE700N-S	DBE850N-S	DBE1000N-S	DBE1400N-S	DBE2100N-S	DBE2800N-S	DBR4500N-S	DBR6000N-S
TORQUE RANGE [N • m]	MIN.～MAX.	50～560	70～700	100～850	100～1000	200～1400	200～2100	300～2800	500～4500	600～6000
TORQUE RANGE [N • m]	1 GRAD.	5	10			20		50		100
METRIC MODEL		5600DBE2-S	7000DBE2-S	8500DBE2-S	10000DBE2-S	14000DBE2-S	21000DBE2-S	28000DBE2-S	45000DBR-S	60000DBR-S
TORQUE RANGE [kgf • m]	MIN.～MAX.	5～56	7～70	10～85	10～100	20～140	20～210	30～280	50～450	60～600
TORQUE RANGE [kgf • m]	1 GRAD.	0.5	1			2	5
AMERICAN MODEL		-	DB500F-6AS	-	DB800F-8AS	DB1000F-8AS	DB1500F-8AS	DB2000F-12AS	DB3000F-12AS	-
TORQUE RANGE [lbf • ft]	MIN.～MAX.	-	0～500	-	0～800	0～1000	0～1500	0～2000	0～3000	-
TORQUE RANGE [lbf • ft]	1 GRAD.	-	10	-		10		20	50	-
APPRICABLE BOLT	STEEL	M24	(M27)		M30	(M33)	M36	(M39)M42	(M45)M48	M52
APPRICABLE BOLT	HIGHT TENSION	M20		(M22)	M24	(M27)	M30	(M33)	M36(M39)	M42(M45)
MAX. HAND FORCE P [N]		560	609	680	741	875	1050	1250	3750	4000
DIMENSION [mm]	EFFECTIVE LENGTH (L)	1000	1150	1250	1350	1600	2000	2240	1200	1500
	OVERALL LENGTH (L')	1100	1260	1360	1490	1740	2140	2380	1285	1585
	WIDTH (B)	91							128
	SCALE DIA. (D)	81							91
	SQ. DRIVE (a)	19.05		25.4				38.1		44.45
	SQ. DRIVE (b)	20.5		26.5			28.5	42		46
	HEAD (e)	38.6	42.5	37.4	32.5	41.5	44.8	57.5	97
	HEAD (h)	59.1	63	63.9	59	68	73.3	99.5	138	142
	HEAD (R)	21	22.5	25		30	32.5		60
	BODY (L1)	723	803.5	805		730	722.5	882.5
	BODY (d)	34	38			34
	BODY (d0)	40	45			51	60	63.5

Accuracy ±3%
S.I. MODEL			DB1.5N4-S	DB3N4-S	DB6N4-S	DB12N4-S	DB25N- 1/4-S	DB25N-S	DB50N-S	DB100N- 3/8-S	DB100N-S	-	-	-	DB200N-S	-	DB280N- 1/2-S	DB280N-S	DB420N-S
TORQUE RANGE [N • m]	MIN.～MAX.		0.2～1.5	0.3～3	0.6～6	1～12	3～25		5～50	10～100		-	-	-	20～200	-	30～280		40～420
	GRAD.		0.02	0.05	0.1	0.2	0.5			1		-	-	-	2	-	5
METRIC MODEL			15DB4-S	30DB4-S	60DB4-S	120DB4-S	230DB3-1/4-S	230DB3-S	450DB3-S	900DB3-1/4-S	900DB3-S	-	-	-	1800DB3-S	-	2800DB3-1/2-S	2800DB3-S	4200DB2-S
TORQUE RANGE [Kgf • cm / Kgf • m]	MIN.～MAX.		kgf·cm2～15	3～30	6～60	10～120	30～250		50～500	100～1000		-	-	-	200～2000	-	kgf·m 3～28		4～42
	GRAD.		kgf·cm0.2	0.5	1	2	5			10		-	-	-	20	-	kgf·m0.5
AMERICAN MODEL			DB13I- 2AS	DB26I- 2AS	DB40I- 2AS	DB75I- 2AS	DB150I- 2AS	DB150I- 3AS	DB300I- 3AS	DB600I- 3AS	DB600I- 4AS	DB25F- 3AS	DB50F- 3AS	DB50F- 4AS	DB100F- 4AS	DB175F- 4AS	-	DB250F- 6AS	DB350F- 6AS
TORQUE RANGE [lbf • in / lbf • ft]	MIN.～MAX.		lbf·in0～13	0～26	0～40	0～75	0～150		0～300	0～600		lbf·ft0～25	0～50	0～50	0～100	0～175	-	0～250	0～350
	GRAD.		lbf·in0.2	0.5		1	2		5	10		lbf·ft0.5			1	2	-	5
APPLICABLE BOLT	STEEL		(M3.5)	M4 (M4.5)	M5、M6	(M7)	M8		M10	M12 (M14)		M10	M12 (M14)		M16 (M18)		M20		(M22)
	HIGHT TENSION		M3 (M3.5)	M4	M4 (M4.5)	M5、M6	(M7)		M8	M10		M8	M10		(M14)		M16		(M18)
MAX. HAND FORCE P [N]			8.8	17.6	35.3	70.6	125		208	323		141.2	218.7		488	486.2	467		525
DIMENSION［mm］	EFFECTIVE LENGTH	L	170				200		240	310		240	310		410	488	600		800
	OVERALL LENGTH	L'	205				245		320	400		320	400		500	580	690		890
	WIDTH	B	77.2																91
	SCALE DIA.	D	69																81
	SQ. DRIVE	a	6.35					9.53			12.7	9.53		12.7				19.05
		b	7.5				8.5	11		12.4	14	11	12.4	14			17.7	20.5
	HEAD	e	26.5				29.5					17			33.2	16.3	31.6		32.6
		h	34				38	40.5		41.9	43.5	40.5	41.9	43.5	47.2		49.3	52.1	53.1
		R	14				18.5								21.5				18
	BODY	d	19				30.6		32	31.3		32	31.3		35.4				34
		L0	95				110		140	180		140	180		230		300
WEIGHT [kg]			0.4						0.6	0.7		0.6	0.7		1		1.65		2.5
