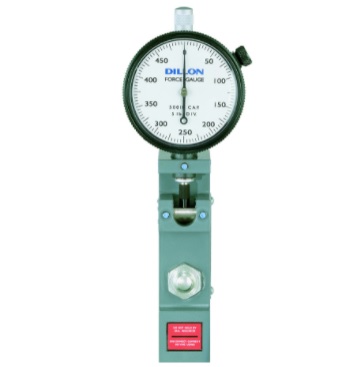

Đồng hồ đo lực căng dây cáp Dillon U-Force
Máy đo lực Model U là một thiết bị đo lực nén cơ học chính xác (± 1% toàn dải). Thiết kế đường nét mỏng của nó đã nhiều lần chứng minh được giá trị trong các công trình lắp đặt mà không gian ở mức cao.
Tính linh hoạt của thiết bị đơn giản này được chứng minh bằng thực tế là nó có thể được sử dụng như một thiết bị cầm tay, được gắn cố định trên một tấm bề mặt phẳng hoặc được sử dụng trong các thiết bị thử nghiệm.
Máy đo lực Dillon Model U sử dụng chùm lệch được gia công từ thép hợp kim chất lượng của máy bay và được xử lý nhiệt để phát triển độ bền và đặc tính lò xo tối ưu. Một chỉ báo quay số chính xác được gắn ở điểm rỗng của chùm tia này.
Lực nén thường được tác dụng lên một phụ kiện áp suất duy nhất được gắn ở nửa trên của dầm. Khi có tải trọng, chùm tia di chuyển xuống dưới làm cho một cái đe nghiêng trên đầu tự do đẩy vào pít tông chỉ thị. Việc đọc chỉ báo là một đại diện trực tiếp của tải trọng tác dụng.
U Force Gauges có sẵn để đo theo pound hoặc kg.
