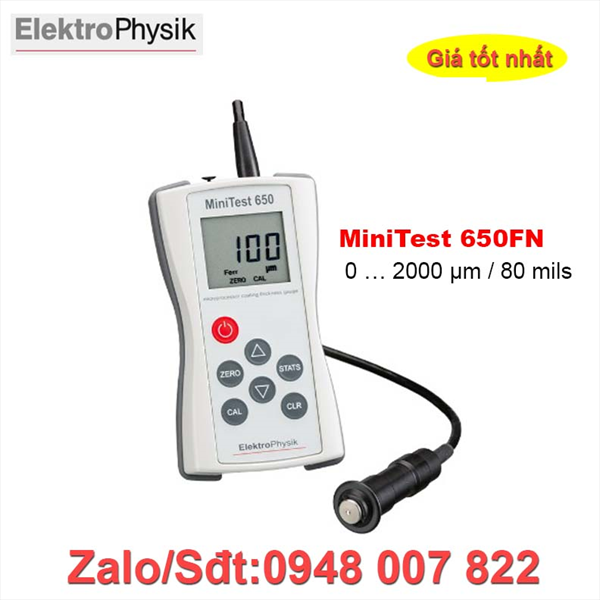

Máy đo độ dày lớp phủ MiniTest 650FN ElektroPhysik
Hãng Elektro Physik – Đức
Thiết bị đo độ dày lớp phủ MiniTest 650FN được thiết kế chuyên dụng cho việc đo lường cả 2 vật liệu nền thép và kim loại màu. MiniTest 650FN ứng dụng đặc biệt với các bề mặt nhám hoặc trầy xước. MiniTest 650 FN là thế hệ máy tân tiến. Thừa hưởng những thành công của thế hệ đi trước là MiniTest 600 trong nhiều năm. Đầu cảm biến của MiniTest 650 FN được gia công đặc biệt, chống mài mòn trong quá trình sử dụng.
Máy đo độ dày lớp phủ MiniTest 650FN có cảm biến ngoài có dây nối cố định với máy. Đo lường trên cả nền kim loại từ tính và không từ tính (kim loại màu). Tự động phát hiện kim loại nền.
Lớp phủ cứng được hiểu là lớp phủ có độ cứng bề mặt cao.
Các ứng dụng: Đo lường không phá huỷ lớp phủ.
- Vật liệu phi từ tính: Véc ni, tráng men – sứ, crom và kìm trên tấm nền sắt từ tính.
- Vật liệu cách điện: Véc ni, điện cực dương Al trên nền kim loại màu (đồng, nhôm, hợp kim đồng, thiếc)
Thường là lớp si mạ hoặc lớp sơn đặc biệt, lớp ceramic… nói chung là nó cứng…
Đo ác lớp phủ phi từ tính có bề mặt cứng, thô ráp, gồ ghề trên nền thép từ tính.
Đo bề dày sơn phủ trên nền kim loại từ tính.
Kim loại từ tính là kim loại rất cuốn hút đối với nam châm, khi chúng gần nhau là chúng hít dính nhau lại.
Chức năng Máy đo độ dày lớp phủ MiniTest 650FN Elektro Physik
Độ phân giải 0,01 triệu (1 micron)
Vỏ bảo vệ chống va đập để sử dụng trong môi trường khắc nghiệt
Đầu dò có đầu kim loại cacbua chống mài mòn
Tự động nhận dạng vật liệu nền
Độ lặp lại cao
Để đo nhanh và chính xác lớp phủ không từ tính trên thép và lớp phủ cách điện trên kim loại màu
Cảm biến bên ngoài
Giao diện USB để truyền các phép đo hoặc số liệu thống kê trực tuyến sang PC
Đánh giá thống kê các số đọc (giá trị trung bình, độ lệch chuẩn, số lần đọc, tối thiểu và tối đa)
Đo độ dày lớp phủ lên tới 2 hoặc 3 mm
Chương trình truyền dữ liệu Msoft7000 phiên bản cơ bản
DIN EN ISO 1461, 2178, 2360, 2808, 3882, ASTM B 244, B 499, D7091, E 376
Thông số kỹ thuật Máy đo độ dày lớp phủ MiniTest 650FN ElektroPhysik
|
Dải đo
|
Model: 650FN (cảm biến kép cả thép và kim loại màu)
0 - 2000 μm / 80 triệu
|
|
Đo lường độ không đảm bảo
|
± (2 % of reading + 2 μm) / ± (2 % of reading + 0.08 mils)
|
|
Độ phân giải (mils)
|
0.01 mils (up to 9.99 mils) / 0.1 mils (over 10.0 mils)
|
|
Độ phân giải (microns)
|
1 micron
|
|
Bán kính cong tối thiểu lồi
|
5 mm / 0.2“
|
|
Bán kính cong tối thiểu lõm
|
25 mm / 1“
|
|
Diện tích đo tối thiểu
|
Ø 20 mm / 0.8“
|
|
Độ dày cơ sở tối thiểu:
|
0.5 mm / 20 mils (F) / 50 μm / 2 mils (N)
|
|
Hiển thị
|
Dữ liệu màn hình 4 chữ số (11 mm)
|
|
Đơn vị đo
|
μm – mils người dùng có thể lựa chọn
|
|
Hiệu chuẩn
|
Hiệu chuẩn tiêu chuẩn, 1 điểm và 2 điểm
|
|
Số liệu thống kê
|
Được tính từ tối đa 9.999 lần đọc, giá trị trung bình, độ lệch chuẩn, số lần đọc, tối thiểu và tối đa
|
|
Truyền thông
|
USB
|
|
Nguồn cấp
|
3 pin Micro AAA (cho hơn 10.000 lần đọc)
|
|
Kích thước và trọng lượng
|
Vỏ: 70 mm x 122 mm x 32 mm / 2,7” x 4,8” x 1,26”
Cảm biến: Ø 15 mm x 62 mm / Ø 0,60” x 2,44”; 225 gram / 7,93 oz
|
|
Nhiệt độ môi trường xung quanh
|
Máy đo: 0 đến 50 °C / 32 ° đến 122 °F
Cảm biến: -10° đến 70°C / 14° đến 158°F
|
