Sự miêu tả |
Proceq Flaw Detector 100 có màn hình hiển thị lớn để hiển thị quét A từ hai kênh trên máy bay. Việc sử dụng rất đơn giản và hiệu quả do các trình thuật sĩ và một tệp trợ giúp hoạt động. Các kế hoạch quét 3D hỗ trợ việc tạo các thủ tục kiểm tra và phân tích kết quả.
|

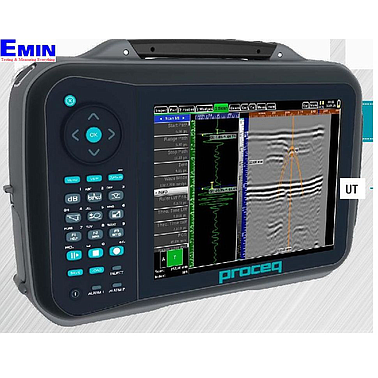

Việc nâng cấp lên Proceq Flaw Detector 100 TOFD cho phép ứng dụng TOFD mang lại hiệu năng cao nhất. Hai kênh có thể kiểm tra các phần dày trong một lần truyền. Đầu dò tần số cao có thể được sử dụng để có được kích thước lỗi chính xác.
|
Việc nâng cấp lên Proceq Flaw Detector 100 PA 16:16 sẽ mang lại một loạt các ứng dụng có thể được thiết lập, thực hiện và phân tích bằng cách sử dụng các trình hướng dẫn và hướng dẫn sử dụng sẵn có. Đối với người dùng muốn tìm hiểu về các khả năng mảng từng phần hoặc để hiển thị quét theo ngành.
|
Việc nâng cấp lên Proceq Flaw Detector 100 PA 16:64 cho phép sự linh hoạt hơn trong thiết lập của bạn. Việc ghép kênh bổ sung có lợi cho việc thực hiện quét L trong bản đồ ăn mòn và khi kiểm tra tính toàn vẹn của các tấm composite lớn
|
Zonotip là để kiểm tra độ dày của một loạt các vật liệu. Màn hình màu tương phản cao đảm bảo điều khiển trực quan quá trình kiểm tra. Zonotip + bao gồm một bộ chuyển đổi phần tử đơn nhỏ hơn, thích hợp để đo ở những khu vực có giới hạn truy cập.
|
Lợi ích của bạn |
Mã đơn giản để nâng cấp bất cứ lúc nào lên TOFD và Phased Array (PA)
Băng thông xuống tới 200 kHz để kiểm tra trên các vật liệu suy hao, cộng với mã hóa 2 trục để ghi dữ liệu
Cải thiện truy xuất nguồn gốc với báo cáo tự động
|
Chỉ trả tiền cho các tùy chọn bạn cần
Các tính năng tiên tiến như loại bỏ sóng bên và làm thẳng sóng bên
Thực hiện kiểm tra TOFD hai kênh đồng thời
|
Mức hiệu suất cao cho việc phát hiện lỗ hổng di động thông thường với sức mạnh của mảng từng giai đoạn
A, B, C, True Top và End quét khả năng chụp ảnh bao gồm nhiều ứng dụng
Kế hoạch quét 3D giúp hình dung vùng phủ sóng chùm tia theo pha trong thành phần
|
Tương thích với bất kỳ đầu dò mảng tuyến tính phần tử 64 nào
Cấu hình 30 giây đơn giản
C quét có thể được hiển thị ở biên độ hoặc chiều sâu. Với các bản quét C được hợp nhất, dữ liệu được hiển thị cho tất cả các lần kiểm tra trong cùng một chế độ xem
|
Dễ dàng cài đặt và sử dụng
Chế độ quét A cho phép phân tích sâu hơn về việc đọc (chỉ Zonotip +)
Nhà ở gồ ghề cho điều kiện thời tiết khó khăn (sương giá và cách nhiệt)
|
Cấu hình |
2 kênh UT
|
2 kênh UT
|
16:16 Kênh
|
16:64 Kênh
|
1 kênh UT
|
Ổ cắm đầu dò |
Lemo 1 và BNC
|
Lemo 1 và BNC
|
UT / TOFD: Lemo 1 và BNC PA: I-PEX
|
UT / TOFD: Lemo 1 và BNC PA: I-PEX
|
Lemo 00
|
Điện áp xung |
-100 đến -450 V (theo bước 10 V)
|
-100 đến -450 V (theo bước 10 V)
|
UT / TOFD: -100 đến -450 V (theo bước 10 V) PA: -25 đến -75 V (theo bước 5 V)
|
UT / TOFD: -100 đến -450 V (theo bước 10 V) PA: -25 đến -75 V (theo bước 5 V)
|
|
PRF |
1 đến 1500 Hz
|
1 đến 1500 Hz
|
UT / TOFD: 1 đến 1500 Hz PA: 1 đến 5000 Hz
|
UT / TOFD: 1 đến 1500 Hz PA: 1 đến 5000 Hz
|
|
Phạm vi tăng |
100 dB (bước 0,1 dB)
|
100 dB (bước 0,1 dB)
|
UT / TOFD: 100 dB (bước 0,1 dB) PA: 76 dB (bước 0,1 dB)
|
UT / TOFD: 100 dB (bước 0,1 dB) PA: 76 dB (bước 0,1 dB)
|
80 dB (bước 1 dB)
|
Băng thông |
200 kHz đến 22 MHz
|
200 kHz đến 22 MHz
|
UT / TOFD: 200 kHz đến 22 MHz PA: 200 kHz đến 14 MHz
|
UT / TOFD: 200 kHz đến 22 MHz PA: 200 kHz đến 14 MHz
|
|
