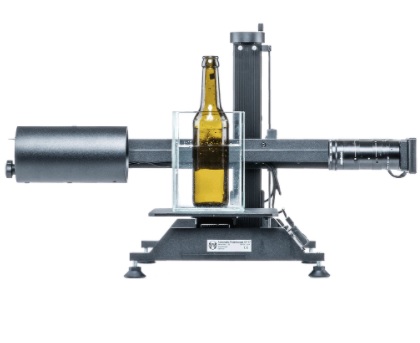

Polariscope AP-07 là một thiết bị được điều khiển bằng máy tính được thiết kế để đo ứng suất tự động trong các sản phẩm thủy tinh không đối xứng trục đặc và rỗng (ly uống nước, chai, ống cổ của bóng đèn CRT, đèn, phôi sợi quang, v.v.). Nó cũng cho phép đo ứng suất cạnh trong các tấm kính và kính ô tô, đo ứng suất độ dày trong các dải được cắt ra từ các tấm kính và đo ứng suất ở các góc cạnh. Các phép đo quang đàn hoàn toàn tự động và mất từ 2 đến 15 giây. Sau đó, sự phân bố ứng suất trong bất kỳ phần nào của đối tượng thử nghiệm có thể được hiển thị trên màn hình. Đường kính trường quan sát là 40 mm. Khu vực đo có thể dễ dàng di chuyển bằng cách sử dụng thiết bị tọa độ với số đọc kỹ thuật số. Các thuật toán quang dẻo tích hợp hiện đại được sử dụng để tính toán ứng suất từ dữ liệu đo. Kính phân cực có thể được sử dụng để đo ứng suất gần dây chuyền sản xuất. Việc xử lý nó không cần bất kỳ kiến thức nào về quang đàn hồi hoặc phân tích ứng suất. Kính phân cực được cung cấp cùng với một máy tính xách tay và phần mềm để điều khiển các phép đo.
Phép đo ứng suất trong mẫu vật không đối xứng trục được thực hiện trong chất lỏng ngâm phù hợp với chỉ số bằng cách truyền ánh sáng qua mẫu theo phương tiếp tuyến. Ba phương pháp quang dẻo tích hợp có thể được sử dụng để xác định ứng suất:
-
xử lý số của mô hình rìa (trong trường hợp có độ lưỡng chiết cao),
-
phương pháp bước pha (trong trường hợp độ lưỡng chiết thấp),
-
phương pháp bóc vỏ hành tây (để đo ứng suất trong phôi sợi quang và trong các trường hợp khác khi phân bố ứng suất không liên tục).
Để đo ứng suất trong kính phẳng và trong các sản phẩm có hình dạng phức tạp, có bốn lựa chọn:
-
đo các ứng suất cạnh,
-
đo trường ứng suất 2D tùy ý,
-
đo ứng suất độ dày trong các dải được cắt ra từ tấm thủy tinh,
-
đo ứng suất tại các góc cạnh và trên bề mặt.
