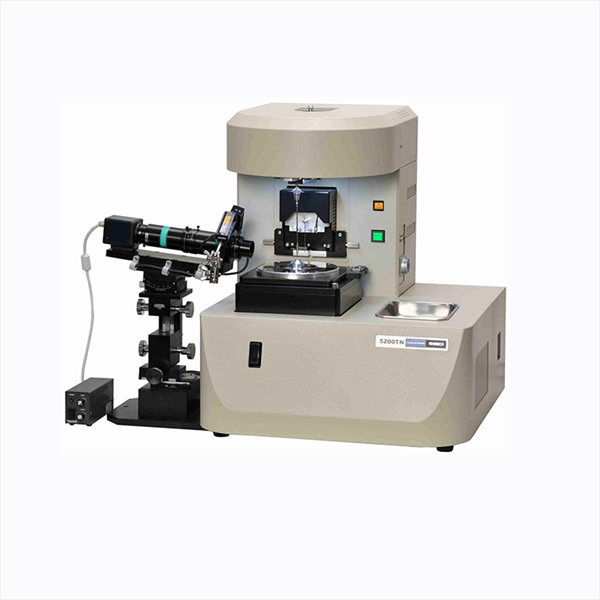

Máy kiểm tra thiếc hàn RHESCA 5200TN
Thiết bị 5200TN là thiết bị kiểm tra khả năng hàn (độ ướt) của cả chất hàn và chất chì không chì và chì thông thường.
Việc cài đặt 5200TN được sử dụng để đánh giá tính hàn của các thành phần và vật liệu điện tử khác nhau. Rất lý tưởng để đánh giá liên kết hàn không chì với các điểm tiếp xúc. Việc cài đặt 5200TN là thuận tiện và dễ dàng để hoạt động, và cũng cho phép bạn tăng chức năng khi cần thiết.
Các tính năng chính của cài đặt RHESCA 5200TN:
- Nó được sử dụng để đánh giá độ solderability của các thành phần, chip và vi mạch.
- Được sử dụng để đánh giá chất hàn.
- Có thể hoạt động trong môi trường nitơ.
- Nó có giao diện với PC.
Tuân thủ các tiêu chuẩn quốc tế:
- IEC 60068−2−54
- IEC 60068−2−69
- IPC / EIA J-STD-002B
- IPC / EIA J-STD-003B
- MIL STD 883
- JIS C 60068−2−69
- JIS C 60068-2 −54
- JIS Z 3198−4
- JIS C 0099
- JEITA ET-7401
- JEITA ET-7404
- JEITA ET-7411
Cân bằng điện mới:
Sự cân bằng điện đã được thêm vào để giảm thời gian để thiết lập và hiệu chỉnh zero, giờ nó tự động xảy ra, cũng góp phần vào tính chính xác và độ lặp lại của các phép đo. Nếu trọng lượng không đủ, 5200T sẽ hiển thị thông báo trên màn hình.
Tự chủ khi xử lý kết quả:
Bây giờ việc xử lý các kết quả có thể được thực hiện mà không cần sự tham gia của máy tính cá nhân bên ngoài. Biểu đồ về sự phụ thuộc của lực lượng wettability đúng giờ được hiển thị trên màn hình cảm ứng.
Chụp từ:
Phát triển nhiều loại gắp từ. Những ảnh chụp này làm tăng độ lặp lại của phép đo do hạ cánh cứng.
Việc cài đặt cho phép kiểm tra chất hàn và chất trợ bằng các phương pháp sau:
Phương pháp cân bằng làm ướt IEC-60068−2−54 (tương thích với GOST):
Đây là một phương pháp truyền thống để kiểm tra tính hàn của máy hàn cho các điểm tiếp xúc. Các nghiên cứu được tiến hành trong hàn nóng chảy. Tùy chọn cũng là mô-đun cho công việc trong môi trường nitơ được phân phối.
Phương pháp hàn giọt IEC-60068−2−69:
Phương pháp này được thiết kế để kiểm tra hàn hàn để các thành phần gắn trên bề mặt. Để thử nghiệm, các mẫu nhôm có đường kính 1, 2 và 4 mm được sử dụng. Phương pháp này được sử dụng để điều tra các thành phần của kích thước khung 0402.
Phương pháp cấu hình nhiệt độ (tùy chọn) JIS C 0099:
Các thành phần gắn trên bề mặt được lắp đặt trên các bề mặt phủ đồng được phủ một lớp dán hàn. Sau đó nó được làm nóng bằng các lò sưởi trên và dưới. Một hồ sơ nhiệt độ được sử dụng, tương tự như sử dụng trong lò reflow. Nó cũng có thể tiến hành các xét nghiệm trong môi trường nitơ. Phương pháp này cho phép bạn làm việc ra công nghệ hàn trong lò reflow.
Phương pháp sưởi nhanh (tùy chọn) JIS C 0099:
Các thành phần gắn trên bề mặt được lắp đặt trên các bề mặt phủ đồng được phủ một lớp dán hàn. Sau đó, chúng nhanh chóng nóng lên và tiếp xúc với lớp hàn nóng chảy, nhờ đó thu được đường cong ướt. Phương pháp này được sử dụng để nhanh chóng nghiên cứu tính hàn của các thành phần gắn trên bề mặt và hàn.
