Quét máy đo độ rung Doppler Laser

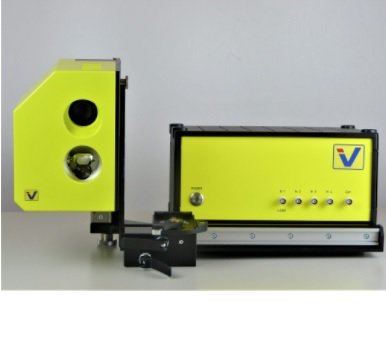

Chùm tia laser của Máy đo độ rung Doppler LaserScanSet Thành phần quét bị lệch hướng bởi hai gương được điều khiển bởi máy tính. Một máy ảnh tích hợp cung cấp hình ảnh của đối tượng được kiểm tra. Trên hình này, các điểm đo có thể được bố trí bằng phần mềm CAD. Sau khi thiết lập ban đầu của các điểm, phép đo được thực hiện tự động bởi máy tính. Gần như tất cả các bộ phận của một Máy đo rung Laser quét thông thường đều được chế tạo trong một bộ phận quang học có cấu trúc phức tạp và do đó đắt tiền. Vibrolaser ScanSet hiện đã khắc phục được những hạn chế này và mang lại hiệu suất rất cao trong việc đo lường. Và nó chỉ đơn giản là nâng cấp một máy đo rung laser một điểm hiện có thành một hệ thống máy đo rung laser quét được trang bị đầy đủ. Chỉ cần sửa máy đo độ rung Laser hiện có của bạn (hoặc một cái mới theo lựa chọn của bạn) bằng các kẹp nhả nhanh, điều chỉnh đơn vị gương bằng các đường trượt tuyến tính và bạn đã sẵn sàng cho phép đo. VibroLaser ScanSet được vận chuyển với Bộ thu thập dữ liệu với 4 kênh đầu vào tương tự để đo tín hiệu laser và tín hiệu tham chiếu. Phần mềm đo lường và phân tích thân thiện với người dùng nhanh chóng xử lý dữ liệu rung động, hiển thị đồ họa và hình ảnh động. Các thành phần của VibroLaser Scanset:
