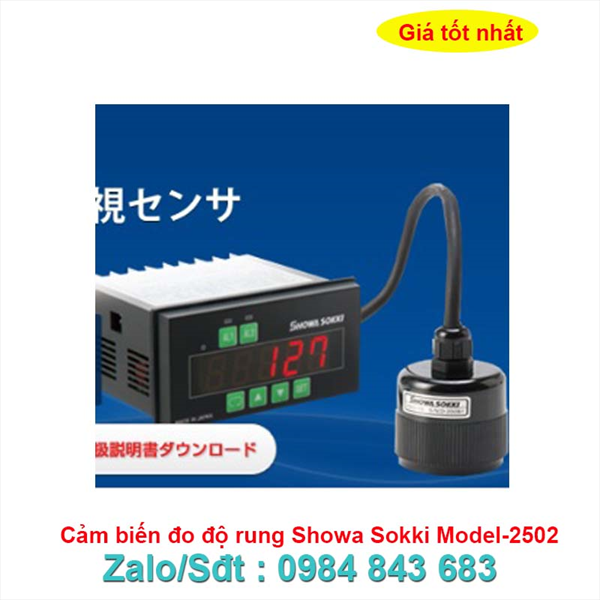

Thiết bị đo độ rung Showa Sokki Model-2502
Hãng Showa Sokki – Nhật
Tính năng:
Đây là cảm biến rung chi phí thấp có mục đích chung với cảm biến và bộ khuếch đại tích hợp tạo ra dòng điện 4 đến 20 mA.
Cảm biến giám sát độ rung đơn giản, chi phí thấp, lý tưởng để điều khiển và giám sát các máy quay.
Có ba loại: đo chuyển vị, đo vận tốc và đo gia tốc.
Vì đầu ra là 4-20mA DC nên nó có thể được kết nối trực tiếp với máy ghi, chỉ báo, mạch tuần tự, v.v.
Vì cảm biến và bộ khuếch đại được tích hợp nên không cần phải có bộ khuếch đại máy đo độ rung riêng biệt.
Nguồn điện và đường tín hiệu được kết hợp thành hệ thống hai dây và cực tính của kết nối không quan trọng.
Bằng cách kết nối nó với một màn hình chuyên dụng hoặc rơle đo, nó có thể được sử dụng làm máy đo độ rung hoặc máy đo độ rung.
Ứng dụng:
Để kết hợp vào các máy móc quay như động cơ, máy bơm và máy thổi.
Là cảm biến rung cho hệ thống kiểm tra tự động.
Là một máy đo độ rung chuyên dụng đơn giản.
Để chẩn đoán thiết bị của máy công cụ, nhà máy hóa chất và nhà máy sản xuất. Để đo và giám sát độ rung khác.
|
Model
|
2502-03
|
2502-02
|
2502-01
|
|
Chế độ đo
|
Dịch chuyển
|
Tốc độ
|
Tăng tốc
|
|
Phạm vi toàn thang đo (Fs)
|
200 mm P-P
|
50 mm / giây RMS
|
100m / s2 (Đỉnh)
|
|
Phạm vi đo
|
1% đến 110% quy mô đầy đủ
|
|
Đầu ra hiện tại
|
4 đến 20 mA / 0 đến quy mô đầy đủ
|
|
Dải tần số
|
Dịch chuyển 10 đến 500 Hz, Tốc độ 10 đến 1000 Hz, Tăng tốc 5 đến 1000 Hz
|
|
Tuyến tính
|
Trong phạm vi toàn bộ 1%
|
|
Độ chính xác
|
Trong vòng 5% ở 80Hz, 1/2 tỷ lệ đầy đủ, 20 ° C
|
|
Độ nhạy bên
|
Trong vòng 5%
|
|
Ổ đĩa điện
|
9 đến 28V DC
|
|
Thời gian khởi động
|
Khoảng 10 giây
|
|
Phạm vi nhiệt độ
|
-20 đến + 80 ° C
|
|
Cấu trúc bảo vệ
|
IP64
|
|
Chống rung
|
Liên tục 200 m / s2, sốc 1000 m / s2
|
|
Điện trở cách điện
|
DC500V 100MΩ (Thiết bị đầu cuối-ngoại thất)
|
|
Chịu được điện áp
|
AC1500V 1 phút (thiết bị đầu cuối-ngoại thất)
|
|
Cáp đầu ra
|
Đầu ra trực tiếp cáp lốp 2 lõi (PNCTF 0,5m2)
|
|
Kích thước và khối lượng
|
45 x H 45 mm (không bao gồm phần nhô ra), 105 g
|
|
Phụ kiện
|
Vít lắp (M6, chiều dài = 10 bộ vít)
|
|
Tùy chọn (được bán riêng)
60.000 yên (không bao gồm thuế tiêu thụ)
|
Màn hình kỹ thuật số MODEL-2590C-A11
|
