TJG-6060DV |

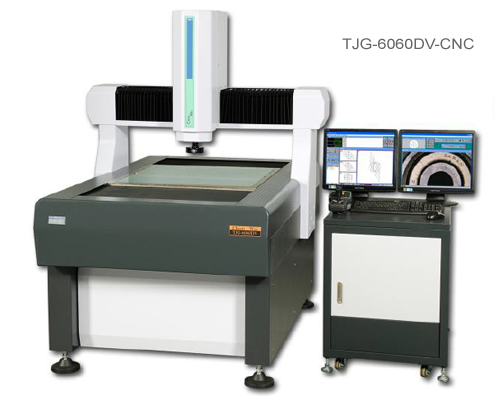

TJG-6060DV-CNC |
| MEASURING RANGE |
600x600x200 mm ( X,Y,Z) |
600x600x200 mm ( X,Y,Z) |
| RESOLUTION |
0.001 mm in 2 Axes |
0.001 mm in 3 Axes |
| SOFTWARE |
IK5000-VED |
IK5000-VED-CNC-Auto Focus |
| VISION |
1/3" Color CCD+Zoom |
1/3" Color CCD+Zoom |
| ZOOM |
10x...100x (Option 20x~200x) |
10x...100x (Option 20x~200x) |
| SURFACE LIGHT |
White LED (Option of Coaxial LED) |
White LED (Option of Coaxial LED) |
| CONTOUR LIGHT |
Green LED |
Green LED |
| ACCURACY |
U1=4+L/200 um ; U2=6+L/150 um |
U1=4+L/200 um ; U2=6+L/150 um |
| REPEATABILITY |
0.003 um |
0.003 um |
| TRANSMISSION |
Linear Guideway+Rolling Drive Nut |
Linear Guideway+Rolling Drive Nut |
| OPERATION |
|
CNC Program |
| DRIVE |
|
Servo Motor+Joystick |
| GRANITE TABLE |
DIN. 876, 0 GRADE (Glass 635x635 mm) |
DIN. 876, 0 GRADE (Glass 635x635 mm) |
| DEMO-PARTS HEIGHT |
200 mm |
200 mm |
| DEMO-PARTS WEIGHT |
30 kgs |
30 kgs |
| DIMENSION |
130x170x170 cm (Including Base Stand) |
130x170x170 cm (Including Base Stand) |
| DIMENSION |
200x170x170 cm (Including Deluxe Table) |
200x170x170 cm (Including Deluxe Table) |
| MACHINE WEIGHT |
1350 kgs |
1380 kgs |
| HARDWARE |
PC+24" Monitor x 2+WIN-PRO |
PC+24" Monitor +WIN-PRO |
| OPTION |
Z Axis with Scale |
Light-Control or Auto-Zoom |
| OPTION |
M3 SOFTWARE |
|
| OPTION |
DMP3000 , M3 |
