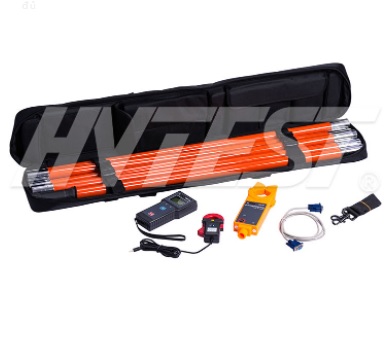

Máy đo tỷ số chuyển đổi CT điện áp cao Htct-201 phá vỡ cấu trúc truyền thống và được thiết kế và sản xuất đặc biệt để đo trực tuyến kích thước dòng điện sơ cấp và thứ cấp, tỷ lệ chuyển đổi, độ lệch pha và phân cực của máy biến dòng và máy biến áp dưới 35kV. bao gồm kẹp dòng sơ cấp (máy dò điện áp cao), kẹp dòng thứ cấp, máy chính, thanh cách điện cao áp, phần mềm giám sát, đường truyền thông, v.v. Kẹp dòng sơ cấp thông qua việc truyền dữ liệu thử nghiệm không dây với khoảng cách truyền 100 mét.

Kẹp dòng điện chính được làm bằng hợp kim cố định hiệu suất cao với công nghệ che chắn từ tính, hầu như không bị ảnh hưởng bởi từ trường bên ngoài, đảm bảo độ chính xác cao, độ ổn định cao và độ tin cậy cao của việc giám sát liên tục quanh năm.

Máy chủ hiển thị LCD trong nháy mắt, đồng thời với không gian lưu trữ lớn, có thể lưu trữ 3000 nhóm dữ liệu.

Máy dò điện áp cao được kết nối với thanh cách điện 5 và có thể được sử dụng cho dưới 60 kv với đường dây bọc cách điện hoặc dưới 35 kv dây trần đo dòng điện mạch điện áp cao và thấp, kẹp dòng điện áp cao có cấu trúc chèn tự động độc đáo, thông qua một lần đẩy hoặc kéo đòn bẩy cách điện trở lại có thể được đi ngang, kẹp thuận tiện hoặc thời gian sơ tán nhanh chóng, được sử dụng rộng rãi trong trạm biến áp, nhà máy điện, bộ phận kiểm toán của điện lực, doanh nghiệp công nghiệp và khai thác mỏ cũng như trạm kiểm tra, bộ phận bảo trì điện phát hiện dòng điện, nguồn điện và Các hoạt động của thợ điện, v.v ... Cột cách điện nhẹ, có đặc tính chống ẩm, chịu nhiệt độ cao, chịu va đập, chịu uốn, cách điện cao, cấp cách điện là 110kV.

Phần mềm giám sát có các chức năng giám sát thời gian thực trực tuyến và truy vấn lịch sử, hiển thị động, chỉ báo giá trị lớn nhất, nhỏ nhất và trung bình, cài đặt giá trị cảnh báo và chỉ báo cảnh báo, đọc dữ liệu lịch sử, tư vấn, lưu, in và các chức năng khác.

Tên sản phẩm： Máy đo tỷ lệ thay đổi phân cực CT trên đường dây, máy đo tỷ số biến áp cao áp, máy đo tỷ số CT điện áp cao, máy đo tỷ số biến dòng điện áp cao và điện áp thấp không dây, máy đo tỷ số biến áp điện áp cao và điện áp thấp, máy đo điện áp cao đo trực tiếp CT máy thử thay đổi tỷ lệ, máy kiểm tra thay đổi tỷ lệ CT điện áp cao, máy kiểm tra thay đổi tỷ lệ CT

Thông số sản phẩm Thông số sản phẩm

Thông số kỹ thuật

Mức độ ảnh hưởng	Điều kiện điểm chuẩn	Các điều kiện làm việc
Nhiệt độ môi trường	23 ℃ ± 5 ℃	-15 ℃ ～ 50 ℃
Độ ẩm môi trường	40% ～ 60%	＜ 70%
Biến dạng sóng sin	≤1%	≤3%
Tần số tín hiệuc	50Hz ± 5Hz	45Hz ～ 65Hz
Điện trường ngoài, từ trường	Nên tránh
Vị trí của dây được kiểm tra	Dây được thử nghiệm nằm ở trung tâm của kẹp

Các thông số kỹ thuật

chức năng	Máy biến dòng điện áp cao và thấp, dòng điện mạch thứ cấp máy biến áp, kiểm tra tỷ số biến đổi, phân cực, phán đoán pha
Nguồn cung cấp năng lượng	Pin khô kiềm DC6V LR03 (1.5v AAA × 4) hoạt động liên tục trong 30 giờ
Cách thử nghiệm	CT clip
Độ chính xác của phép đo dòng điện chính	phạm vi ： 0,0A ～ 800A ； Độ phân giải của độ chính xác ： 0,1A ； ： ± 0,5% FS
Độ chính xác của kiểm tra dòng điện thứ cấp	phạm vi ： 0,00mA ～ 5A ； Độ phân giải của độ chính xác ： 0,01mA ： ： ± 0,5% FS
Phạm vi đo tỷ lệ biến đổi	1 ～ 500
Độ phân giải tỷ lệ thay đổi	0,1
Kích thước kẹp hiện tại chính	Kích thước hàm ： φ48mm ； Kích thước tổng thể ： 76mm × 255mm × 31mm
Kích thước kẹp dòng thứ cấp	Kích thước hàm ： φ8mm ； Kích thước tổng thể ： 137mm × 40mm × 19,5mm
sự thay đổi	Chuyển số tự động hoàn toàn
Tỷ lệ lấy mẫu	3 lần mỗi giây
Dữ liệu được lưu trữ	3000 bộ, nhấn phím mũi tên trái để giữ dữ liệu và lưu trữ tự động (dữ liệu sẽ không bị mất nếu mất điện hoặc thay pin)
Giữ dữ liệu	Nhấn phím mũi tên trái để GIỮ dữ liệu, biểu tượng GIỮ được hiển thị, sau đó nhấn phím HOLD để hủy HOLD
Số liệu tham khảo	Nhấn phím mũi tên phải để vào chế độ tra cứu dữ liệu
Chương trình tràn	Sắp xếp chức năng tràn: hiển thị biểu tượng "OL"
Không có dấu hiệu tín hiệu	"Không có tín hiệu" được chỉ ra khi máy chủ không nhận được tín hiệu truyền.
Tự động tắt máy	Sau khoảng 15 phút, đồng hồ sẽ tự động ngắt
Điện áp pin	Khi điện áp pin thấp hơn 4,8v ， “ ” Hiển thị, hãy nhắc thay pin
Khoảng cách truyền kẹp dòng sơ cấp	Khoảng cách truyền không dây là 100M
Các đường kết nối của phụ kẹp hiện tại dài	2m
Chế độ hiển thị	LCD ： 128 điểm × 64 điểm ； Chức năng đèn nền, thích hợp cho những nơi tối
Kích thước LCD	Theo miền ： 44mm × 27mm
Kích thước của máy chủ	78mm × 165mm × 42mm
Chất lượng nhạc cụ	5kg (bao gồm bộ dụng cụ và thanh cách điện)
Can thiệp từ bên ngoài	Tránh các trường điện từ cực mạnh; Tránh nhiễu 433MHz, 315MHz với cùng tần số
Nhiệt độ và độ ẩm hoạt động	-15 ℃ ～ 50 ℃ ； 70% Rh Sau đây
Nhiệt độ và độ ẩm bảo quản	-10 ℃ ～ 60 ℃ ； 70% Rh Sau đây
Kích thước của thanh cách điện	φ32mm ， 1 m / ngày, 5 ngày
Thanh cách điện chịu được áp lực	110kV
Độ bền điện môi	Máy chủ và máy dò: AC1000V / RMS (giữa vỏ và vít)
