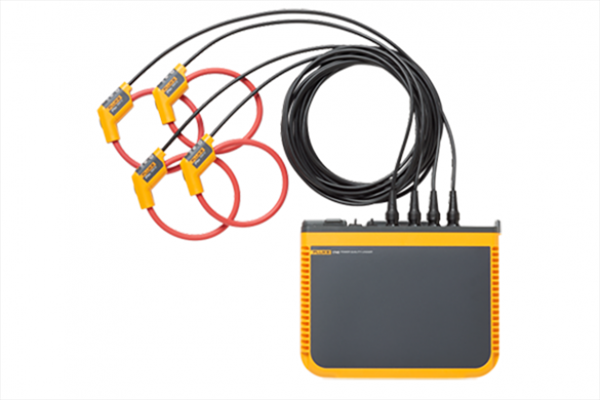

| Thông số kỹ thuật |
| Độ chính xác |
| Tham số |
Dải đo |
Độ phân giải tối đa |
Độ chính xác thiết bị như điều kiện tham chiếu (% số đọc + % thang đo toàn diện) |
| Điện áp |
1000 V |
0,1 V |
±0,1 % điện áp định danh 1, 2 |
| Dòng: Đầu vào trực tiếp |
i17xx-flex 1500IP 24 1500 A |
150 A |
0,01 A (tối thiểu 1,5A) 3 |
±(1% + 0,02%) |
| 1500 A |
0,1 A |
| i17xx-flex 3000IP 24 3000 A |
300 A |
0,01 A (tối thiểu 3,0 A) 3 |
±(1% + 0,03%) |
| 3000 A |
0,1 A |
| i17xx-flex 6000IP 36 6000 A |
600 A |
0,01 A (tối thiểu 6,0 A) 3 |
±(1,5% + 0,03%) |
| 6000 A |
0,1 A |
| đầu kìm i40s-EL |
4 A |
1 mA |
±(0,7% + 0,02%) |
| 40 A |
10 mA |
| Tần số |
42,5 Hz đến 69 Hz |
0,01 Hz |
±(0,1%) 2 |
| Đầu vào phụ trợ |
±10 V dc |
0,1 mV |
±(0,2% + 0,02%) |
| Điện áp tối thiểu/tối đa |
1000 V |
0,1 V |
±0,2 % điện áp đầu vào định danh 1 |
| Dòng tối thiểu/tối đa |
Xác định bởi phụ kiện |
Xác định bởi phụ kiện |
±(5% + 0,2%) |
| THD trên điện áp |
1000% |
0,10% |
± 2,5% |
| THD trên dòng điện |
1000% |
0,10% |
± 2,5% |
| Sóng hài điện áp thứ 2 đến thứ 50 |
1000 V |
0,1 V |
≥ 1 V: ±5% số đọc |
| < 1 V: ±0,05V |
| Sóng hài dòng điện thứ 2 đến thứ 50 |
Xác định bởi phụ kiện |
Xác định bởi phụ kiện |
≥ 3% dải đo dòng điện: ±5% số đọc |
| < 3% dải đo dòng điện: ±0,15% dải đo |
| Mức nhấp nháy P LT , P ST |
0 đến 20 |
0,01 |
5% |
| Độ chính xác của que thử dòng điện |
| Tham số |
Đại lượng ảnh hưởng |
iFlex1500IP-24 |
iFlex3000IP-24 |
iFlex6000IP-36 |
i40S-EL |
| 150 A/1500 A |
300 A/3000 A |
600 A/6000 A |
4 A/40 A |
| Công suất thuần P |
PF ≥ 0,99 |
1,2% ± 0,005% |
1,2% ± 0,0075% |
1,7% ± 0,0075% |
1,2% ± 0,005% |
| Năng lượng thuần E a |
| Công suất biểu kiến S |
0 ≤ PF ≤ 1 |
1,2% ± 0,005% |
1,2% ± 0,0075% |
1,7% ± 0,0075% |
1,2% ± 0,005% |
| Năng lượng biểu kiến E ap |
| Công suất phản kháng Q |
0 ≤ PF ≤ 1 |
2,5% công suất biểu kiến đã được đo |
| Năng lượng phản kháng E r |
| Hệ số công suất PF |
- |
±0,025 |
| Hệ số công suất thay thế |
| DPF/cosΦ |
| Sai số bổ sung trong % dải |
V P-N >250 V |
0,015% |
0,023% |
0,023% |
0,015% |
1 Trong dải 100 V … 500 V; hay còn gọi là Udin
2 0 °C … 45 °C: Độ chính xác nội tại x 2, bên ngoài 0 °C … 45 °C: Độ chính xác nội tại x 3
3 Tham khảo hướng dẫn sử dụng để biết thêm chi tiết
Điều kiện tham chiếu:
Môi trường: 23 °C ± 5 °C, thiết bị vận hành trong ít nhất 30 phút, không có từ trường/điện bên ngoài, RH <65 %
Các điều kiện đầu vào: Cosφ/PF=1, Tín hiệu hình sin f=50 Hz/60 Hz, cấp nguồn 120 V/230 V ±10 %.
Thông số dòng điện và công suất: Điện áp đầu vào 1 ph: 120 V/230 V hoặc 3 ph wye/delta: 230 V/400 V
Dòng điện đầu vào: I > 10 % của dải I
Dây dẫn chính của đầu kìm hoặc cuộn dây Rogowski ở vị trí trung tâm
Hệ số nhiệt độ: Cộng 0,1 x độ chính xác chỉ định cho mỗi độ C trên 28 °C hoặc dưới 18 °C
|
