| Kiểu |

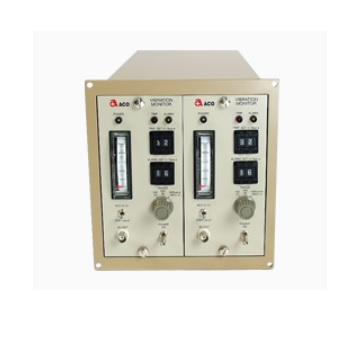

CM-393 |
| Số kênh |
Đơn vị độc lập cho mỗi kênh |
| Trở kháng đầu vào |
Xấp xỉ 100kΩ |
| Chế độ đo lường |
Gia tốc, Dịch chuyển |
Phạm vi đo lường |
Sự tăng tốc |
1 ～ 100mm / s² (0,1 ～ 10G) |
| Sự dịch chuyển |
1 ～ 1000μp-p |
| Độ nhạy đo lường |
20mV / m / s² (200mV / G) |
Đáp ứng tần số |
Sự tăng tốc |
5Hz ～ 1kHz |
| Sự dịch chuyển |
10Hz ～ 200Hz |
| Bộ lọc |
Vượt qua cao |
Tần số cắt 5Hz -12dB / oct |
| Thông qua thấp |
Tần số cắt 200Hz -12dB / oct
Tần số cắt 1kHz -12dB / oct |
| Sự chính xác |
Trong phạm vi ± 5% của toàn dải. |
| Chỉ báo |
0 ～ 10, 0 ～ 5 (Độ phân giải 2%) Dấu thang chia 50 tương tự. |
| Đầu ra |
Tín hiệu cho máy ghi mức |
Điện áp ； DC4 ～ 20mA /
Thiết bị đầu cuối toàn quy mô ； Khối đầu cuối ở mặt sau (M4) |
| Tín hiệu dạng sóng |
Điện áp ； 0 ～ 2Vp-p /
đầu nối toàn quy mô ； Đầu nối BNC trên bảng điều khiển phía trước
Khối đầu cuối trên bảng điều khiển phía sau (M4) |
| Báo động cho rung động lớn. |
Cài đặt |
Công tắc ngón tay cái kỹ thuật số trên bảng điều khiển phía trước.
Báo thức và Chuyến đi được đặt riêng. |
| Cấp độ |
Báo động dịch chuyển
； 10 ～ 990μp-p (ở bước 10μp-p)
CHUYẾN ĐI ； 10 ～ 990μp-p (ở bước 10μp-p) |
| Chấm dứt hoạt |
Tự động |
| Đầu ra |
Đầu ra độc lập cho Báo thức và Chuyến đi.
Danh bạ ； Khối đầu cuối ở mặt sau (M4)
Công suất (tối đa) AC250V 3A (5A), điện trở tải (cosφ = 1) |
| Sự chậm trễ |
Có thể lựa chọn ở thời gian trễ mong muốn trong khoảng từ 3 30 giây.
(có thể đặt theo hệ thống) |
| Nguồn năng lượng |
Đầu vào |
AC 100V ± 10% 60Hz |
| Đầu ra |
Dòng điện không đổi DC + 24V 1mA, với bộ tăng tốc tích hợp từ khối thiết bị đầu cuối trên bảng điều khiển phía sau. |
| Sự tiêu thụ năng lượng |
Xấp xỉ 100VA |
| Nhiệt độ hoạt động |
0～45℃ |
| Nhiệt độ lưu trữ / Độ ẩm tương đối |
-10 ～ 55 ℃ 、 10 ～ 60% (RH) |
| Kích thước |
190 (W) × 200 (H) × 470 (D) |
