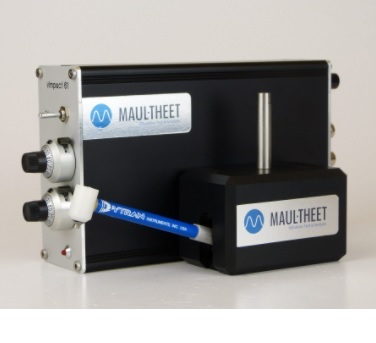

Thiết bị mô phỏng thử nghiệm va đập MAUL THEET vImpact-61.i, vImpact-21.i

Thiết bị mô phỏng thử nghiệm va đập MAUL THEET vImpact-61.i, vImpact-21.i

Thiết bị mô phỏng thử nghiệm va đập MAUL THEET vImpact-61.i, vImpact-21.i

Hệ thống vImpact được chia thành hai thành phần:

Đầu búa

Bộ điều khiển

Đầu búa bao gồm búa Modal nhỏ có một tế bào lực tích hợp và tác nhân điện động để di chuyển búa. Bộ phận điều khiển sẽ gửi xung lực di chuyển búa Modal đến tác nhân bên trong đầu búa. Tín hiệu lực đo được ở đầu ra của bộ điều khiển có sẵn. Búa có thể được kích hoạt bằng một số phương pháp:

Thủ công bằng một nút trên thiết bị điều khiển

Bằng cách đóng đầu vào bên ngoài, ví dụ bằng phần mở rộng nút nhấn hoặc bằng thiết bị của bên thứ ba.

Thông qua một xung TTL ở đầu vào bên ngoài.

Với bộ đếm thời gian tích hợp trong phạm vi 4 nhịp mỗi giây lên đến 1 nhịp mỗi 1000 giây (16 phút)

Thông số kỹ thuật

Loại	vImpact-61	vImpact-21	vImpact-2001	vImpact-61.i	vImpact-21.i

Lực búa	có thể điều chỉnh	có thể điều chỉnh	có thể điều chỉnh	sửa chữa	sửa chữa
Tối đa Lực tác động (Thép trên thép)	> 150 N đỉnh	> 150 N đỉnh	> 2000 N đỉnh	> 150 N đỉnh	> 150 N đỉnh
Dải tần số (Thép trên Thép)	> 40 kHz	> 20 kHz	> 6 kHz	> 40 kHz	> 20 kHz
Khớp nối	2-4 mA, IEPE	2-4 mA, IEPE	2-4 mA, IEPE	2-4 mA, IEPE	2-4 mA, IEPE
Kích hoạt	Bộ hẹn giờ // Nút // Liên hệ bên ngoài (Closer) // TTL (40 .. 200 ms)	Bộ hẹn giờ // Nút // Liên hệ bên ngoài (Closer) // TTL (40 .. 200 ms)	Bộ hẹn giờ // Nút // Liên hệ bên ngoài (Closer) // TTL (40 .. 200 ms)	Bộ hẹn giờ // Nút // Liên hệ bên ngoài (Closer) // TTL (40 .. 200 ms)	Bộ hẹn giờ // Nút // Liên hệ bên ngoài (Closer) // TTL (40 .. 200 ms)
Nguồn cấp	24 V	24 V	36 V	24 V	24 V
Khối lượng	Đầu: 0,41 kg, Bộ điều khiển: 0,6 kg	Đầu: 0,42 kg, Bộ điều khiển: 0,6 kg	Đầu: 4,9 kg, Bộ điều khiển: 0,6 kg	Đầu: 0,41 kg, Bộ điều khiển: 0,6 kg	Đầu: 0,42 kg, Bộ điều khiển: 0,6 kg
