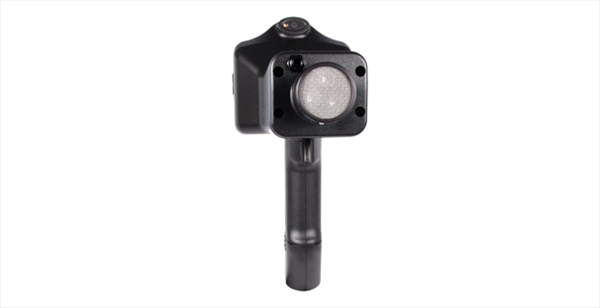

Thiết bị siêu âm phát hiện rò rỉ Ultraprobe 15000 UE Systems

Sử dụng các phân tích phổ trên tàu, ghi lại, tạo hình ảnh, đọc nhiệt độ tất cả chỉ với một chạm!

Các kỹ sư phát triển tại UE Systems đã nghiên cứu một hệ thống siêu phát hiện kết hợp công nghệ tiên tiến với từng yêu cầu kiểm tra nhà máy được biết để tạo ra toàn bộ phòng thí nghiệm theo dõi tình trạng siêu âm để vừa trong lòng bàn tay của bạn . Một số tính năng 15.000 Ultraprobe® độc đáo:

Công nghệ màn hình cảm ứng
Lập kế hoạch và xem xét các tuyến đường, hình ảnh và âm thanh trên tàu
Nhiều màn hình dữ liệu: phân tích dB / nhiệt độ / phổ
Hãy đọc nhiệt độ bằng nhiệt kế hồng ngoại và điều chỉnh độ phát xạ
Xác định và lưu trữ RPM của tài sản quay với ánh sáng nhấp nháy được tích hợp đầy đủ
Phân tích điều kiện với máy phân tích phổ trên tàu
Điểm kiểm tra ảnh với máy ảnh trên tàu
Xác định vị trí bằng con trỏ laser
Xem lại các nhóm báo động và tạo báo cáo
Lưu trữ dữ liệu, âm thanh và hình ảnh
Xem lại dữ liệu lịch sử

Sử dụng cho TẤT CẢ các ứng dụng và chương trình siêu âm

Thiết lập các tuyến thu thập dữ liệu mang, phân tích và tạo các tuyến bôi trơn
Kiểm tra lỗi hệ thống điện, phân tích tại chỗ & báo cáo
Kiểm tra bẫy hơi bị lỗi
Tìm rò rỉ của bạn và chi phí báo cáo cho mỗi rò rỉ với báo cáo DMS

Tại sao chọn nhạc cụ này?

Sử dụng tất cả các khả năng để kiểm tra, báo cáo và phân tích với công nghệ siêu âm
Dễ dàng và nhanh chóng để điều hướng với thao tác trên màn hình cảm ứng
Đánh giá ngày trên tàu & phân tích phổ tại chỗ
Lý tưởng cho các phân tích và chương trình thu thập dữ liệu
Đi kèm với phần mềm quản lý dữ liệu miễn phí giấy phép (DMS) & Spectrum để quản lý và báo cáo tình trạng tài sản

Ghi nhật ký dữ liệu trên tàu sử dụng Ultratrend DMS ™ cung cấp:

Quản lý tuyến đường
Lên & tải xuống qua kết nối USB
Nhiều lượt xem dữ liệu
Bảng lịch sử / bảng tính
Biểu đồ xu hướng
Xuất cơ sở dữ liệu & báo cáo tài liệu sang Excel

Ghi âm trên bo mạch sử dụng phần mềm Spectralyser ™ cung cấp:

Phân tích các soundfiles trong chuỗi FFT & Time
Tạo báo cáo phân tích
Lớp phủ ghi lại lịch sử để so sánh
Chẩn đoán lỗi điện
Máy tính lỗi mang xác nhận lỗi

Thao tác trên màn hình cảm ứng

Ultraprobe® 15.000 có hệ điều hành màn hình cảm ứng bền, bền và dễ lau chùi. Công nghệ kỹ thuật số cung cấp cho chúng tôi khả năng luôn có từ 1 đến 3 lần nhấp đến điểm bạn cần, biến đây thành công cụ kiểm tra siêu âm hiệu quả nhất trên thế giới!

Một số biểu tượng được sử dụng trong menu điều hành:

Công cụ này cung cấp tất cả các tính năng, hiệu quả kiểm tra và chức năng báo cáo mà một thanh tra viên có thể mong muốn!

TIÊU CHUẨN CÓ S KITN:

Bộ 15.000 Ultraprobe® đi kèm với tất cả các phụ kiện bạn cần để theo dõi tình trạng hiệu quả và bao gồm tiêu chuẩn:

Vỏ súng ngắn ULTRAPROBE. Nó bao gồm bảng điều khiển màn hình cảm ứng, giắc cắm tai nghe, thẻ SD và ổ cắm mô-đun, cảm biến nhiệt độ hồng ngoại tích hợp, máy ảnh kỹ thuật số, con trỏ laser, máy quang phổ trên máy và ghi dữ liệu trên máy bay.
Đầu đọc thẻ SD
Tai nghe giảm tiếng ồn công nghiệp Deluxe
2 pin để cung cấp năng lượng cho Ultraprobe
Bộ sạc & bộ sạc pin cho nhà ở chính và máy phát âm vênh
Hộp đựng bằng nhôm Zero Halliburton
Bộ tạo âm báo với công tắc chọn biên độ cho phương pháp kiểm tra âm
Mô-đun truy cập từ xa (RAM) để kết nối các cảm biến từ xa
Cảm biến từ xa gắn từ tính (RAS-MT) với cáp để thống nhất trong thử nghiệm vòng bi & máy biến áp làm mát bằng dầu
Mô-đun quét ba chiều để định vị siêu âm trong không khí như áp suất, chân không và khí thải điện
Đầu dò tập trung cao su để thu hẹp dải tiếp nhận của mô-đun quét và để chặn siêu âm xung quanh
Đầu dò ống nghe (loại tiếp xúc) để theo dõi siêu âm bên trong như trong vòng bi, bẫy hơi và van
Bộ đầu dò mở rộng để tăng phạm vi tiếp xúc của ống nghe lên 78 cm (31 inch)
Mô-đun tầm xa (LRM-15) cho phạm vi phát hiện chính xác và mở rộng hơn để phát hiện rò rỉ hoặc phát thải điện
Thắt lưng bao da để dễ dàng mang theo
Hướng dẫn toàn diện
Giấy phép và cập nhật miễn phí bao gồm phần mềm DMS!
Giấy phép và cập nhật miễn phí bao gồm phần mềm Spectralyser!

Chỉ có một cấu hình bộ có sẵn.

Tất cả các thiết bị Ultraprobe đều được CE phê duyệt.

TỔNG QUAN THÔNG SỐ KỸ THUẬT UP15.000:

Sách giới thiệu LÊN 15000

Phụ kiện giới thiệu

Ứng dụng Broch UP

Hướng dẫn sử dụng 15000

Hướng dẫn sử dụng phần mềm Spectralyser 4

Hướng dẫn sử dụng phần mềm DMS 5

Hướng dẫn sử dụng Tai nghe Bluetooth DHC-2HH

Xem hướng dẫn và hội thảo trực tuyến trong phần trung tâm học tập của chúng tôi>

DHC-2BT: DELUXE BLUETOOTH HeadSET SỬ DỤNG VỚI HARDHAT

Tai nghe Bluetooth không dây để sử dụng trong môi trường nhiều tiếng ồn. Hành vi như thiết bị bảo vệ thính giác. Thuận tiện cho việc sử dụng với mũ cứng. Ban nhạc vòng lặp Velcro điều chỉnh cho tất cả các kích cỡ.
CFM-15: CLOSE FOCUS MODULE

A specialized module to help locate LOW LEVEL pressure and vacuum leaks.
TFSM-15: TELESCOPING & FLEXIBLE SCANNING MODULE

Extend and Bend this probe to odd angles to locate sound sources in hard to reach areas. (up to 2 m / 78 inch)
TFCM-15: TELESCOPING CONTACT MODULE

Extend this probe to test mechanical components / bearings in hard to reach areas. (up to 2 m / 78 inch)
UE-RAS: Remote Access Sensor

Permanent mounted sensor with 7.5 m (25′) cable readable by the Ultraprobe 15,000.
UP-201: ULTRASONIC GREASE CADDY

Helps to prevents over lubrication. Provides visual and audible indication for proper lubrication. Read more >>
UP-401: ULTRASONIC DIGITAL GREASE CADDY PRO

Helps to prevents over lubrication. Provides visual and audible indication for proper lubrication. Allows trending of dB and amound of lubricant applied. Read more >>
EXC-15: MODULE INTERCONNECTION CABLE

Shielded cable, works with either module for hard to reach areas. Standard length: 2.4 m (8′). Lengths up to 15 m (50ft) are available.
UWC-15: ULTRASONIC WAVE FORM CONCENTRATOR (PARABOLIC DISH)

The UWC doubles the detection range of standard scanning modules and pinpoints ultrasonic leaks & electric emissions at great distances.
FSM-15: FLEXIBLE SCANNING MODULE

Bend this probe to odd angles to locate sound sources in hard to reach areas.
WTG-2SP: WARBLE PIPE TONE GENERATOR

For leak detection without pressure or vacuum. Heat exchangers, tanks with small openings or pipe sections can be quickly flooded with ultrasound for leak testing.
UFMTG 1991: MULTI-DIRECTIONAL TONE GENERATOR

This extremely powerful ultrasonic transmitter contains a multiple array of four transducers that produce UE Systems patented warble tone to cover a circular pattern of 360°.
UTP: ULTRASONIC TEST POINT

Ultrasonic test point complete with epoxy kit. Magnetic RAS or Stethoscope targets for permanent installation insuring consistent test point target. Specifications >>

Download a copy of the UP15,000 CE declaration of conformity >

Download a copy of the certificate of Design Assessment – Ultraprobe 15000 >

Ultraprobe 15.000 được bảo vệ bởi một hoặc nhiều bằng sáng chế sau:
0151115; 0303776; 0315199; 1206586; 1297576; 1881263; 2562758; 2689339; 4416145; 4823600; 5955670; 6122966; 6339961; 6341518; 6415645; 6655214; 6707762; 6804992

Ultraprobe 15.000 đáp ứng và vượt quá yêu cầu của ASTM E1002-2005 để phát hiện rò rỉ.

Xây dựng:	Loại súng lục cầm tay được làm bằng nhôm tráng và nhựa ABS.
Mạch điện:	Mạch kỹ thuật số Solid State Analog và SMD với bù nhiệt độ và chuyển đổi RMS thực sự
Dải tần số:	20 kHz đến 100 kHz (có thể điều chỉnh theo gia số 1 kHz)
Thời gian đáp ứng:	<10 ms
Trưng bày:	Màn hình cảm ứng QVGA - IR, Con trỏ Laser, Máy ảnh, Quang phổ Ana
Ghi âm:	Định dạng tệp WAV
Nhiệt độ hồng ngoại:	-20 ° C đến 500 ° C
Máy ảnh:	Pixel 2.0 Mega
Con trỏ laser:	Con trỏ chỉ Châu Âu Đầu ra: Tất cả trừ Đầu ra Châu Âu
Ký ức:	400 vị trí lưu trữ
Ắc quy:	Pin sạc NiMH.
Nhiệt độ hoạt động:	0 ° C đến 50 ° C (32 ° F đến 122 ° F)
Đầu ra:	Hiệu suất đầu ra được hiệu chuẩn, decibel (dB), tần số, thẻ SD
Thăm dò ý kiến:	Mô-đun quét Trisonic và Mô-đun ống nghe, Mô-đun Tầm xa và RAS-MT
Tai nghe:	Tai nghe chú ý tiếng ồn Deluxe để sử dụng mũ cứng
Các chỉ số:	dB, Tần suất, Trạng thái pin và Biểu đồ thanh 16 phân đoạn.
Ngưỡng:	1 x 10- 2 std: cc / giây đến 1 x 10- 3 std. cc / giây
Kích thước:	Bộ sản phẩm hoàn chỉnh trong hộp đựng bằng nhôm Zero Halliburton 55 x 47 x 20 cm (21,5 ″ x 18,5 x 8 ″).
Cân nặng:	Đơn vị súng ngắn: 1,1 kg (2,35 lbs) Hộp đựng hoàn chỉnh: 8,6 kg (19 lbs)
Sự bảo đảm:	Tiêu chuẩn 1 năm / lao động. 5 năm với thẻ đăng ký bảo hành đã hoàn thành
Chế độ hiển thị:	dB (chính), IR, ABCD, Phổ và Ứng dụng cụ thể, Phân tích phổ (chế độ): Phổ, Chuỗi thời gian & Thông số kép
15.000 Bộ dụng cụ siêu tốc:	Đáp ứng và vượt quá yêu cầu của ASTM E1002-2005 đối với Phát hiện rò rỉ * phụ thuộc vào cấu hình rò rỉ
