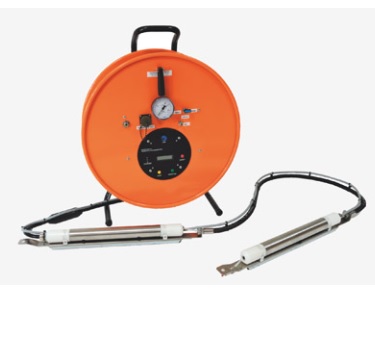

Thiết bị thu tín hiệu xung địa chấn lỗ khoan Geotomographie DDS Hệ thống hố ga kép
Hệ thống lỗ khoan kép (DDS) được sử dụng để nhận sóng P và S trong các lỗ khoan khô và đầy nước để xác định vận tốc theo khoảng thời gian. DDS bao gồm hai trạm, mỗi trạm được trang bị cảm biến ba trục. Các trạm được kết nối cơ học với nhau để đảm bảo sự liên kết của tất cả các cảm biến ngang. Cả hai đài đều được ghép nối với thành lỗ khoan bằng hệ thống kẹp khí nén (bàng bơm hơi). Không khí được cung cấp cho DDS thông qua cáp lai điện khí nén với dây căng Kevlar. Một la bàn từ tính cho thấy độ lệch phương vị về phía Bắc và có thể được sử dụng để xác định hướng của DDS trong lỗ khoan. Cáp được kết thúc bằng một đầu nối với máy đo địa chấn.
