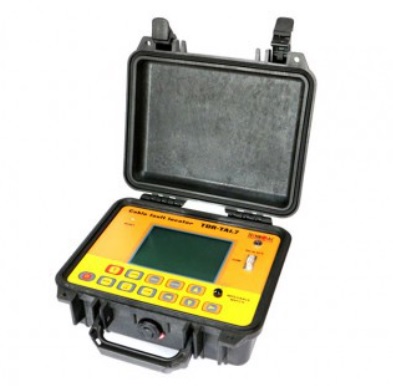

Thiết bị xác định điểm lỗi cáp ngầm TECHNO-AC TDR-TA1.7
Mục đích
Thiết bị TDR-TA1.7 được thiết kế để đo trên cáp cân bằng và không cân bằng với trở kháng đặc trưng từ 25 đến 600 ohms bằng cách sử dụng các phương pháp sau:
PHƯƠNG PHÁP XUNG (TDR) - chế độ chính xác và an toàn nhất - hiệu quả để chẩn đoán các hư hỏng do điện trở suất thấp, ngắt tìm kiếm và đoản mạch:
- đo chiều dài cáp;
- đo khoảng cách đến các điểm gián đoạn hoặc hư hỏng trở kháng;
- phép đo hệ số vận tốc của đoạn thẳng tại một độ dài nhất định của nó;
- xác định tính chất của các chấn thương.
Hiệu quả của thiết bị được tăng lên đáng kể trong phòng thí nghiệm điện di động:
Kỹ thuật phản xạ hồ quang (Arc-Reflection) - là một phần của phòng thí nghiệm điện di động có thể phát hiện lỗi trở kháng cao với độ chính xác của phương pháp xung: phép đo với phương pháp hồ quang xung trên cáp nguồn sử dụng phương pháp phản xạ hồ quang xảy ra trong thời gian ngắn thời gian ở điểm điện trở cao của khuyết tật thông qua việc sử dụng máy phát xung xung kích điện áp cao. Phương pháp này không yêu cầu đốt cách ly trước và đặc biệt hiệu quả khi làm việc trên vỏ bọc bằng polyetylen.
Sphere của ứng dụng
Xung TDR TDR-107 được sử dụng để điều khiển khi lắp đặt hoặc vận hành các loại đường cáp sau:
- hệ thống Cáp thông tin liên lạc;
- cáp tín hiệu và điều khiển;
- dây cáp điện;
- đường cáp trên không;
- mạng máy tính;
- đường dây cáp truyền hình và truyền thanh;
- để xác định chiều dài của cáp trong quá trình sản xuất, bảo quản và buôn bán.
