Bộ điều khiển nhiệt độ T119 Tecsystem

Bộ Điều Khiển Nhiệt Độ T119  Hãng Tecsystem

Bộ điều khiển nhiệt đôT119 là thiết bị được phát triển để kiểm soát nhiệt độ của nhựa đúc MV và máy biến áp loại khô.

3 đầu vào cảm biến Ptc đề cập đến các ngưỡng cảnh báo (ALL1), chuyến đi (ALL2) và thông gió (FAN).

3 đầu ra rơ le

Nguồn cấp:  24 đến 240 VAC-DC.

Kích thước 48 x 96 mm;  cắt bảng điều khiển : 42x92mm

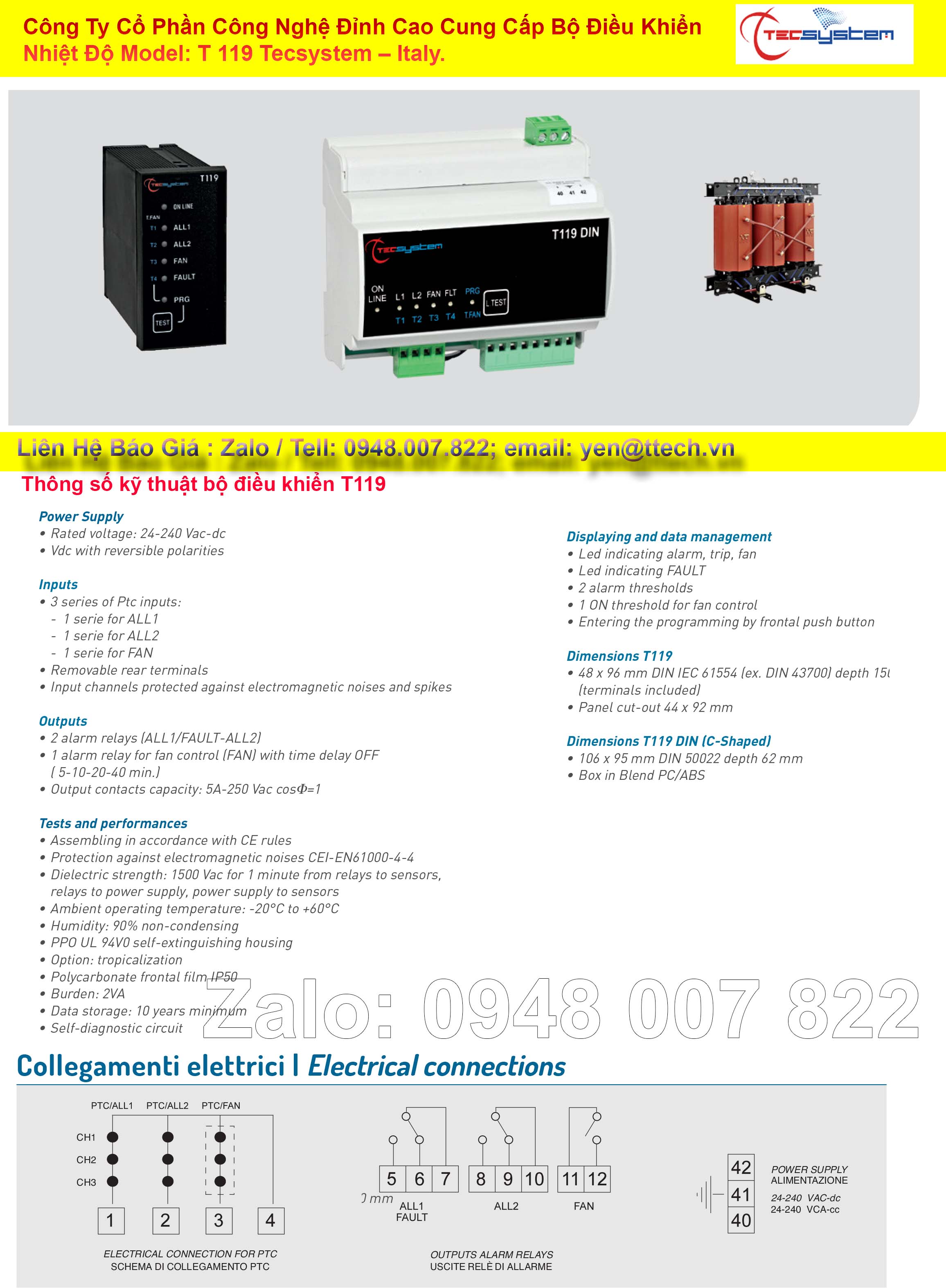

Bộ Điều Khiển Nhiệt Độ T119 Tecsystem

Hãng Tecsystem – Italy

Bộ điều khiển nhiệt độ T119 là thiết bị được phát triển để kiểm soát nhiệt độ của nhựa đúc MV và máy biến áp loại khô. Việc sử dụng cảm biến nhiệt độ Ptc theo DIN 44081 và 44082 làm cho nó trở nên đặc biệt đơn giản và tiết kiệm.

Có 3 đầu vào cảm biến Ptc đề cập đến các ngưỡng cảnh báo (ALL1), chuyến đi (ALL2) và thông gió (FAN). Mỗi đầu vào có thể được kết nối bởi 1 tối đa 9 Ptc nối tiếp.

Bất kỳ sự bất thường nào của cảm biến hoặc đơn vị được báo cáo là báo động FAULT.

Nguồn cấp • Điện áp định mức: 24-240 Vac-dc

Đầu vào: 3 dãy đầu vào PTC

- 1 sê-ri cho ALL1

- 1 sê-ri cho ALL2

- 1 sê-ri cho FAN

• Thiết bị đầu cuối phía sau có thể tháo rời

• Các kênh đầu vào được bảo vệ khỏi nhiễu và xung điện từ

Đầu ra:

• 2 rơle cảnh báo (ALL1/FAULT-ALL2)

• 1 rơ le cảnh báo điều khiển quạt (FAN) với thời gian trễ TẮT ( 5-10-20-40 phút)

• Công suất tiếp điểm đầu ra: 5A-250 Vac cost=1

Hiển thị và quản lý dữ liệu

• Led báo động, trip, quạt

• Led báo FAULT

• 2 ngưỡng báo động

• 1 ngưỡng BẬT để điều khiển quạt

• Nhập chương trình bằng nút nhấn phía trước

Kích thước T119

• 48 x 96 mm DIN IEC 61554 (ví dụ: DIN 43700) sâu 150 mm (bao gồm thiết bị đầu cuối)

• Bảng cắt 44 x 92 mm

Kích thước T119 DIN (Hình chữ C)

• 106 x 95 mm DIN 50022 sâu 62 mm

• Hộp trong Blend PC/ABS

Tham khảo:
