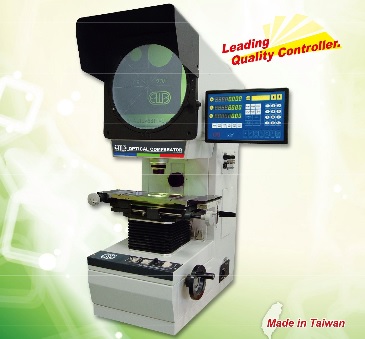

Máy chiếu biên dạng PV-3020 Carmar
Máy chiếu hồ sơ loạt PV là hệ thống đo đáng tin cậy và giá cả phải chăng có độ chính xác và hiệu quả cao. Một giải pháp tuyệt vời cho các yêu cầu quan trọng nhất của chất lượng cao quang hồ đo lường Thích hợp để đo hình dạng khác nhau. Hồ sơ phức tạp như các thành phần báo chí, bánh răng, cam, treads, công cụ, chết, biến thành phần, tự động ect. Thiết bị hiệu quả nhất để đo lường hầu hết các tham số 2 chiều như kích thước và góc tuyến tính.
Các thành phần, chẳng hạn như quy mô tuyến tính, readout kỹ thuật số, ống kính quang học, vv, đều được thực hiện bởi Carmar Công nghệ.
Tính năng, đặc điểm:
Hệ thống đo quang học tuyệt vời để chiếu hình ảnh phóng to một cách chính xác.
Độ chính xác phóng đại: đường viền 0,08%, bề mặt 0,12%.
Được trang bị hệ thống xử lý dữ liệu DC-3000 và công tắc chân để đo.
Dựng hình ảnh đo cho các yêu cầu khác nhau.
ModelPV-3015/ PV-3015E
Stage size (mm)340 x 152
Glass table size (mm)196 x 96
X-axis travel (mm)150
Y-axis travel (mm)50
Z-axis travel (mm)90 (for focusing)
Measuring accuracy (μm)4.0 + L/75
L: measuring length (mm)
Resolution (X/Y-axis)0.0005 mm (0.5μm)
Projector ScreenSize (mm)12” (Ø312)，usable range > Ø300
Rotation range0 ~ 360º
Angle resolution1’ or 0.01º
Objective LensMagnification10X(Standard)20X(Opt.)50X(Opt.)100X(Opt.)
Object view (mm)Ø30Ø15Ø6Ø3
Working Dist. (mm)77.744.338.425.3
Max. work-piece height (mm)90909090
Data processing system3M(DC-3000) multi-function data processing system :
Coordinate skew, mm/inch conversion, ABS/INC conversion, Zero
setting, ½ calculation, 0° 90° 270° 360° conversion, linear compensation,
RS-232 data output
IlluminationTransmission and reflection light source : 24V/150W-halogen lamp
Power110V/220V(AC)，50/60Hz，400W total power
Light source coolingForced air cooling
Instruments dimension (mm)770 x 550 x 1100
Weight (kgs)130
OptionRotary table, swivel center support,
edge detector and so on, please refer to accessories of optical comparator for more detail.
