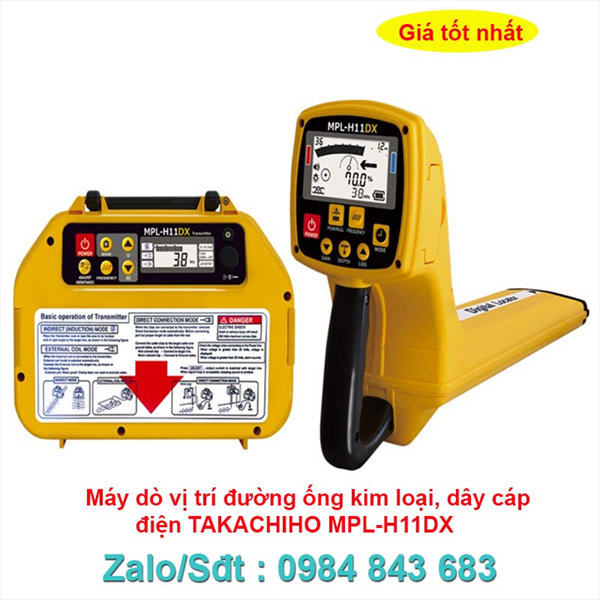

Máy dò vị trí đường ống kim loại, dây cáp điện TAKACHIHO MPL-H11DX
Hãng Takachiho – Nhật
Thiết bị này là thiết bị đo lường kỹ thuật số hiệu suất cao để đo vị trí và độ sâu của cáp chôn / ống kim loại từ mặt đất. Bằng cách áp dụng công nghệ mới nhất, việc hiệu chỉnh kỹ thuật số dữ liệu đo lường thực hiện phép đo ổn định và có độ chính xác cao.
○Nguyên lý phương pháp đo lường
Khi dòng điện chạy qua cáp/ống chôn, một từ trường cảm ứng được tạo ra xung quanh nó.
Vị trí, độ sâu và giá trị dòng điện của ống chôn có thể được đo bằng Bộ thu ở bề mặt đất.
○Bộ lọc cắt nhiễu cung cấp chức năng nhận tín hiệu từ trực tiếp bên dưới Bộ thu như cắt nhiễu từ khu vực xung quanh.
Thông số kỹ thuật Máy dò vị trí đường ống kim loại, dây cáp điện TAKACHIHO MPL-H11DX
- Bộ phát (TX)
+ Tần số đầu ra
* 512Hz/9.5kHz/38kHz/80kHz
* Dual: Direct 9.5 kHz & 38 kHz, chiều dòng điện
+ Công suất đầu ra tối đa 5 watts / 80kHz: tối đa 1 watts
+ Chế độ hoạt động: Kết nối trực tiếp, cảm ứng từ, cuộn dây ngoài
+ Loại pin: 8 pin Alkaline LR20 "D"
+ Tuổi thọ pin:
* Chế độ trực tiếp: 50 giờ (ra 4 mA, 68°F/20°C)
* Chế độ cảm ứng từ và cuộn dây ngoài: 20 giờ (ra 50%, 68°F/20°C)
+ Kết nối: Bluetooth (BLE 5.0)
+ Chỉ thị hình ảnh: Màn hình LCD có đèn nền
+ Chức năng đo lường: Điện áp dòng: AC 0 đến 250V
+ Nhiệt độ hoạt động: -20°C đến 50°C / -4°F đến 122°F
+ Chất liệu: Nhựa ABS: chống sốc và chống lạnh, IP54
+ Kích thước
*Khi sử dụng: 314x261x110mm
*Khi lưu trữ: 314x227x110mm
+ Trọng lượng 3.6kg bao gồm cả pin
- Bộ thu (RX)
+ Tần số hoạt động: 512Hz/9.5kHz/38kHz/80kHz, Hướng dòng điện
+ Passive Radio Radio: 9k đến 33kHz
+ Passive Power
60 Hz: 45 ~ 65Hz
120 Hz: 95 ~ 125 Hz
+Chế độ đo lường:
Chế độ 1: Chế độ peak/null (bao gồm cả tính năng peak và null)
Chế độ 2: Chế độ peak (sử dụng để định vị chính xác)
Chế độ 3: Chế độ null (sử dụng để định vị dễ dàng)
+ Mức số điện tử: Hiển thị mức ngang trên màn hình LCD của Bộ thu
+ Giá trị dòng: Giá trị dòng điện chảy trong dây dẫn được hiển thị bằng mili-Ampe
+ Loại pin: 6 pin Alkaline LR6 "AA"
+ Tuổi thọ pin: 18 giờ (68°F/20°C)
+ Chỉ thị hình ảnh: Màn hình LCD có đèn nền
+ Nhiệt độ hoạt động: -4°F đến 122°F/ -20°C đến 50°C
+ Kích thước: 130x660x270mm
+ Trọng lượng: 2.1kg bao gồm cả pin
+ Kết nối: Bluetooth (BLE 5.0)
+ Chất liệu: Nhựa ABS: chống sốc và chống lạnh, IP54
+ Giao diện: Cổng truyền dữ liệu
+ Âm thanh đầu ra: Loa trong, Tai nghe (optional)
