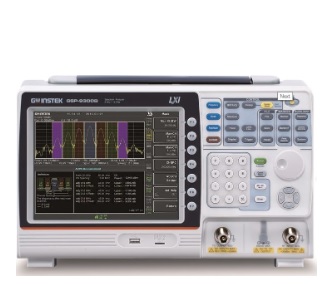

| Instek GSP-9300BTG Specifications |
| Frequency |
| Range |
9 kHz ~ 3 GHz |
| Resolution |
1 Hz |
| Accuracy |
±(period since last adjustment x aging rate) + stability over temperature + supply voltage stability |
| Aging Rate |
Aging Rate ± 1 ppm max |
1 year after last adjustment |
| Frequency Stability Over Temperature |
± 0.025 ppm |
0 ~ 50 °C |
| Frequency Readout Accuracy |
| Start, Stop, Center, Marker |
±(marker frequency indication x frequency reference accuracy
+ 10% x RBW + frequency resolution) |
| Trace Points |
Max. 601 points, Min. 6 points |
| Marker Frequency Counter |
| Resolution |
1 Hz, 10 Hz, 100 Hz, 1 kHz |
| Accuracy |
±(marker frequency indication X frequency reference accuracy
+ counter resolution) |
RBW/Span >=0.02 ; Mkr level to DNL>30 dB |
| Frequency Span |
| Range |
0 Hz (zero span), 100 Hz ~ 3 GHz |
| Resolution |
1 Hz |
| Accuracy |
± frequency resolution |
RBW : Auto |
| Phase Noise |
| Offset from Carrier |
|
Fc=1GHz;RBW=1kHz,VBW=10Hz;Average 40 |
| 10 kHz |
< -88 dBc/Hz |
Typical |
| 100 kHz |
< -95 dBc/Hz |
Typical |
| 1 MHz |
< -113 dBc/Hz |
Typical |
| Resolution Bandwidth (RBW) Filter |
| Filter Bandwidth |
1 Hz ~ 1 MHz in 1-3-10 sequence
200 Hz, 9 kHz, 120 kHz, 1MHz |
-3dB bandwidth
-6dB bandwidth |
| Accuracy |
± 8%, RBW = 1MHz ; ± 5%, RBW < 1MHz |
Nominal |
| Shape Factor |
< 4.5: 1 |
Normal Bandwidth ratio: -60dB:-3dB |
| Video Bandwidth (VBW) Filter |
| Filter Bandwidth |
1 Hz ~ 1 MHz in 1-3-10 sequence |
-3dB bandwidth |
