Thiết bị đo lực kéo nén Imada MX2-500N, MX2-1000N, MX2-2500N
Hãng Imada – Nhật
Model: MX2-500N; MX2-1000N; MX2-2500N

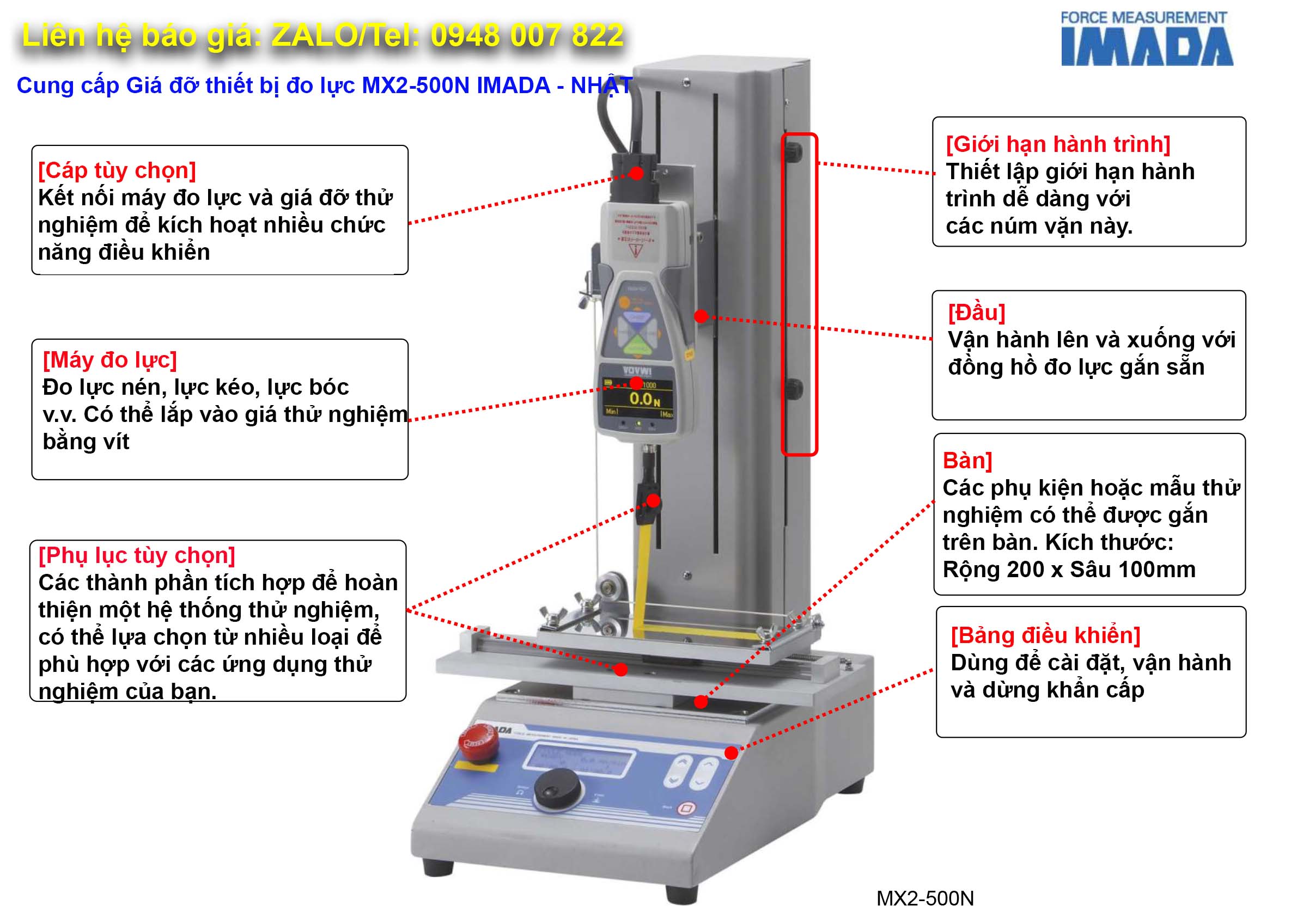

Thiết bị đo lực kéo nén Imada MX2-500N, MX2-1000N, MX2-2500N (hay còn gọi Giá đỡ thiết bị đo lực MX2-500N, MX2-1000N, MX2-2500N IMADA) là bệ thử nghiệm cơ giới tiêu chuẩn có khả năng chịu lực 500N, 1000N, 2500N đa năng và có thể để bàn, mang lại sự tiện dụng và chức năng vượt trội. Các chức năng và hiệu suất nâng cao độ lặp lại của phép đo, chẳng hạn như cài đặt tốc độ kỹ thuật số và độ bền cơ học, đều được trang bị tiêu chuẩn. Chức năng hẹn giờ/bộ đếm cho phép kiểm tra độ bền và lặp lại nhiều lần. Độ cứng chống biến dạng cao cho phép đo lường chính xác.
Tính năng Giá đỡ thiết bị đo lực MX2-500N, MX2-1000N, MX2-2500N IMADA
Đạt độ lặp lại cao với tốc độ và vị trí thử nghiệm không đổi, độ cứng cao
Xử lý nhiều loại thử nghiệm khác nhau như thử nghiệm độ bền hoặc thử nghiệm nén với cài đặt kỹ thuật số về tốc độ, chức năng đếm (số lần thử nghiệm cần lặp lại) và chức năng hẹn giờ (thời gian tạm dừng).
Xử lý nhiều ứng dụng thử nghiệm khác nhau để đáp ứng các yêu cầu thử nghiệm của bạn với các tùy chọn như -FA (thang đo tuyến tính bên trong) và -L (hành trình dài).
Nâng cao hiệu quả và độ an toàn thử nghiệm với tùy chọn -CN (I/O cho tín hiệu bên ngoài), cho phép giao tiếp để khóa liên động và khởi động, v.v.
Thông số kỹ thuật Thiết bị đo lực kéo nén Imada MX2-500N, MX2-1000N, MX2-2500N
|
Model
|
MX2-500N
|
MX2-1000N
|
MX2-2500N
|
|
Lực tải
|
500N
|
1000N
|
2500N
|
|
Phạm vi tốc độ
|
Kỹ thuật số 10 đến 300mm/phút
[10 - 20mm/phút: bằng 0,5mm/phút]
[20 - 100mm/phút: bằng 5mm/phút]
[100 - 300mm/phút: bằng 10mm/phút]
|
|
Chiều cao mẫu tối đa
|
Xấp xỉ 235mm
|
Xấp xỉ 300mm
|
Xấp xỉ 320mm
|
|
Độ cứng
|
[Mẫu tiêu chuẩn] nhỏ hơn 0,5mm,
|
|
[Hành trình dài (tùy chọn)] nhỏ hơn 1,0mm
|
[cột mở rộng (tùy chọn)]
nhỏ hơn 1,0mm
|
|
Cài đặt giới hạn hành trình
|
Có thể điều khiển bằng núm vặn trên và dưới
|
|
Chế độ đo
|
Chế độ thủ công / Chế độ JOG / Chế độ Chu kỳ
|
|
Chức năng
|
Bộ đếm (số lần xét nghiệm cần lặp lại): Tối đa 65535 lần
Bộ hẹn giờ (thời gian tạm dừng): Lên đến 99 phút 59 giây 9 (mỗi 0,1 giây)
|
|
Kiểm soát
|
Dừng khẩn cấp, kiểm soát lực (*2), dừng quá tải (*2, *3)
|
|
Môi trường hoạt động
|
Nhiệt độ từ 0 đến +40 độ C
Độ ẩm tương đối 85% hoặc thấp hơn (không ngưng tụ)
|
|
Nguồn cấp
|
AC100-240V, 50/60Hz (Lưu ý: chỉ định 100, 120 hoặc 230V. Phụ kiện có thể khác nhau.)
|
|
Tiêu thụ điện năng
|
50W
|
|

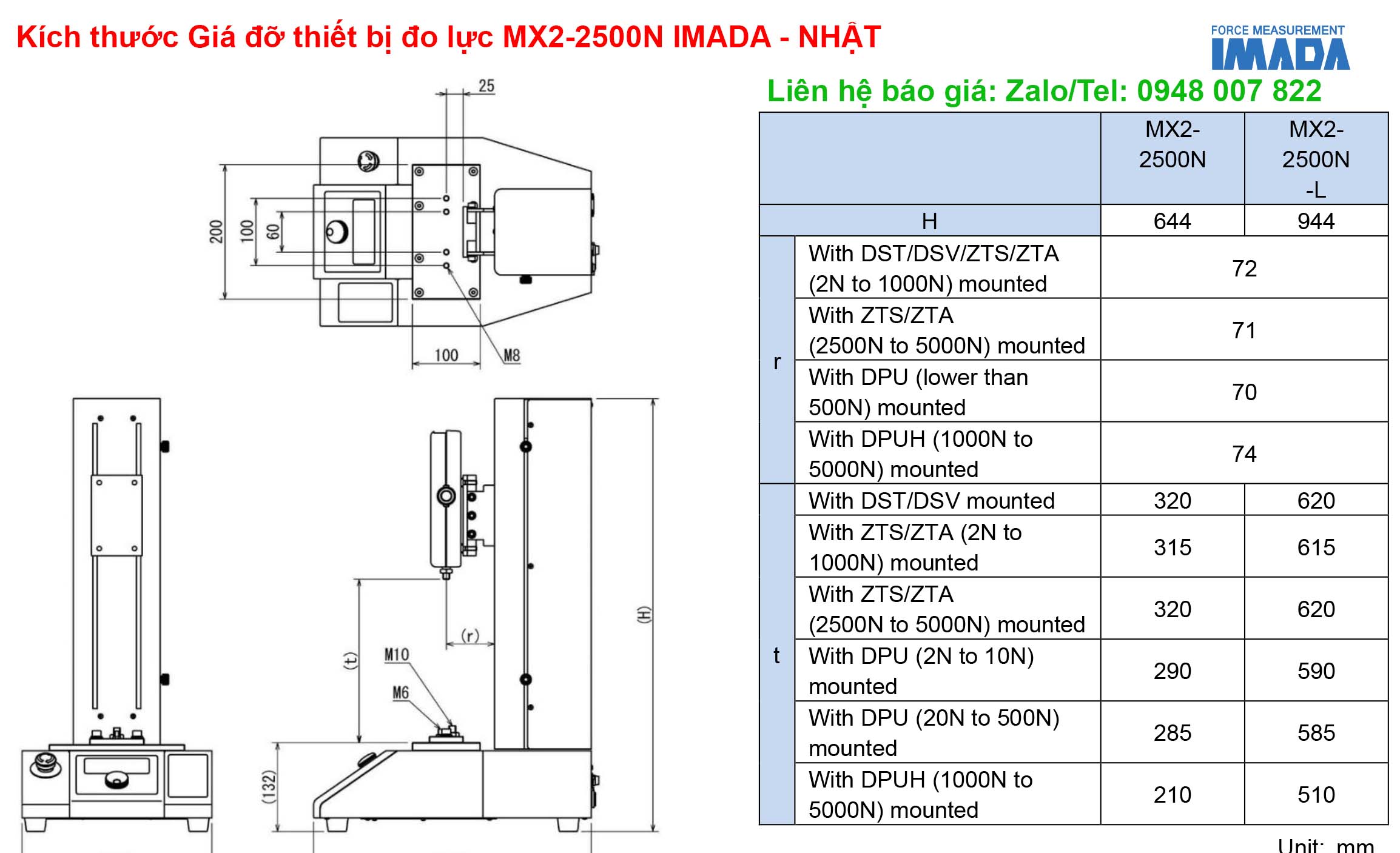

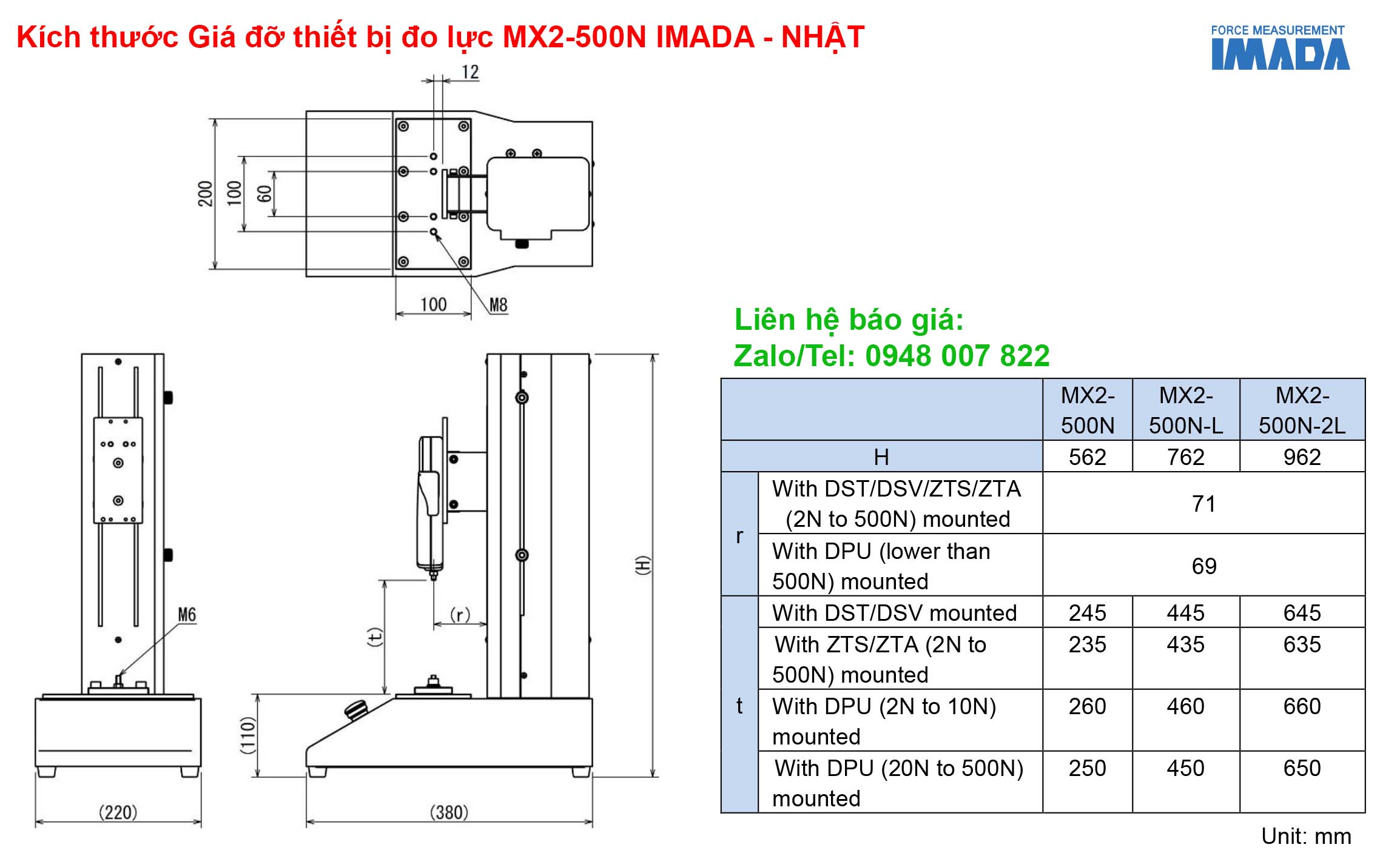

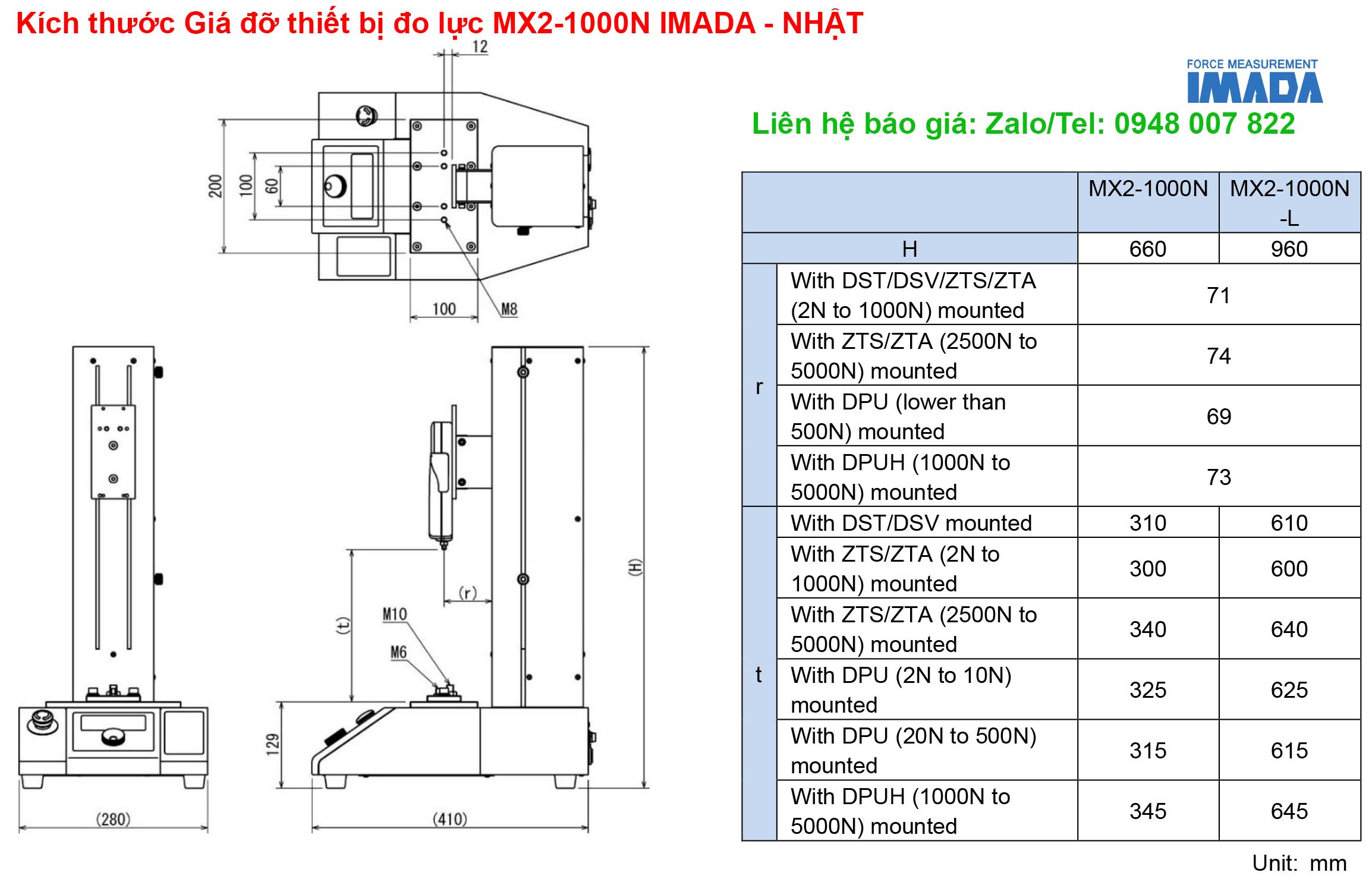

Kích thước
|
Xem bên dưới
|
|
Trọng lượng
|
Xấp xỉ 18kg
|
Xấp xỉ 19kg
|
Xấp xỉ 26kg
|
|
Phụ kiện
|
Sách hướng dẫn sử dụng, dây nguồn, cầu chì dự phòng, dụng cụ
|
|
GF-1 (Bộ chuyển đổi gắn tay cầm)
|
GF-2 (Bộ chuyển đổi lắp tay cầm), tấm lắp cho
đồng hồ đo lực có công suất lớn
|
|
Tùy chọn có sẵn
Thiết bị đo lực kéo nén Imada MX2-500N, MX2-1000N, MX2-2500N
|
-L: Hành trình kéo dài thêm 200mm
-2L: Hành trình kéo dài thêm 400mm
-CN: Tín hiệu đầu vào bên ngoài
-S: Thang đo chiều dài
-FA: Thang đo tuyến tính tích hợp
-V45: Tốc độ 1,5 đến 45mm/phút
-V90: Tốc độ 3 đến 90mm/phút
-V450: Tốc độ 15 đến 450mm/phút
-V600: Tốc độ 20 đến 600mm/phút
-V900: Tốc độ 30 đến 900mm/phút
|
-L: Hành trình kéo dài thêm 300mm
-CN: Tín hiệu đầu vào bên ngoài
-S: Thang đo chiều dài
-FA: Thang đo tuyến tính tích hợp
-V75: Tốc độ 2,5 đến 75mm/phút
-V150: Tốc độ 5 đến 150mm/phút
|
|
Đồng hồ đo lực có thể lắp đặt
|
Đồng hồ đo lực cơ học: Dòng PSH
Đồng hồ đo lực kỹ thuật số: Dòng ZTS, ZTA (Trên 2500N)
Cảm biến lực: Dòng DPUH (1000N đến 5000N)
|
Đồng hồ đo lực cơ học: Dòng PSH
Đồng hồ đo lực kỹ thuật số: Dòng ZTS, ZTA (Trên 2500N)
Cảm biến lực: Dòng DPUH (1000N đến 5000N)
|
